SNRという貯金の使い方

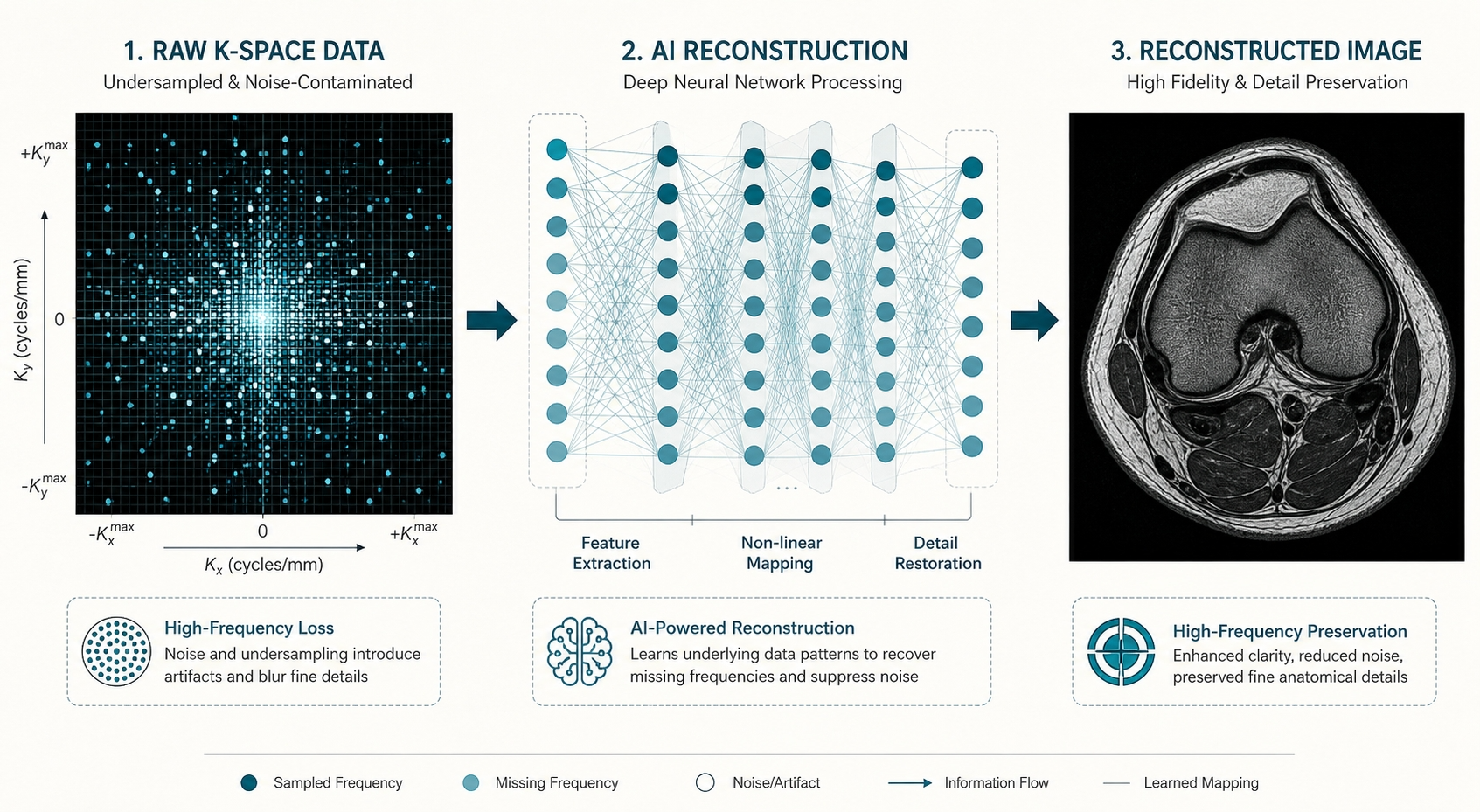

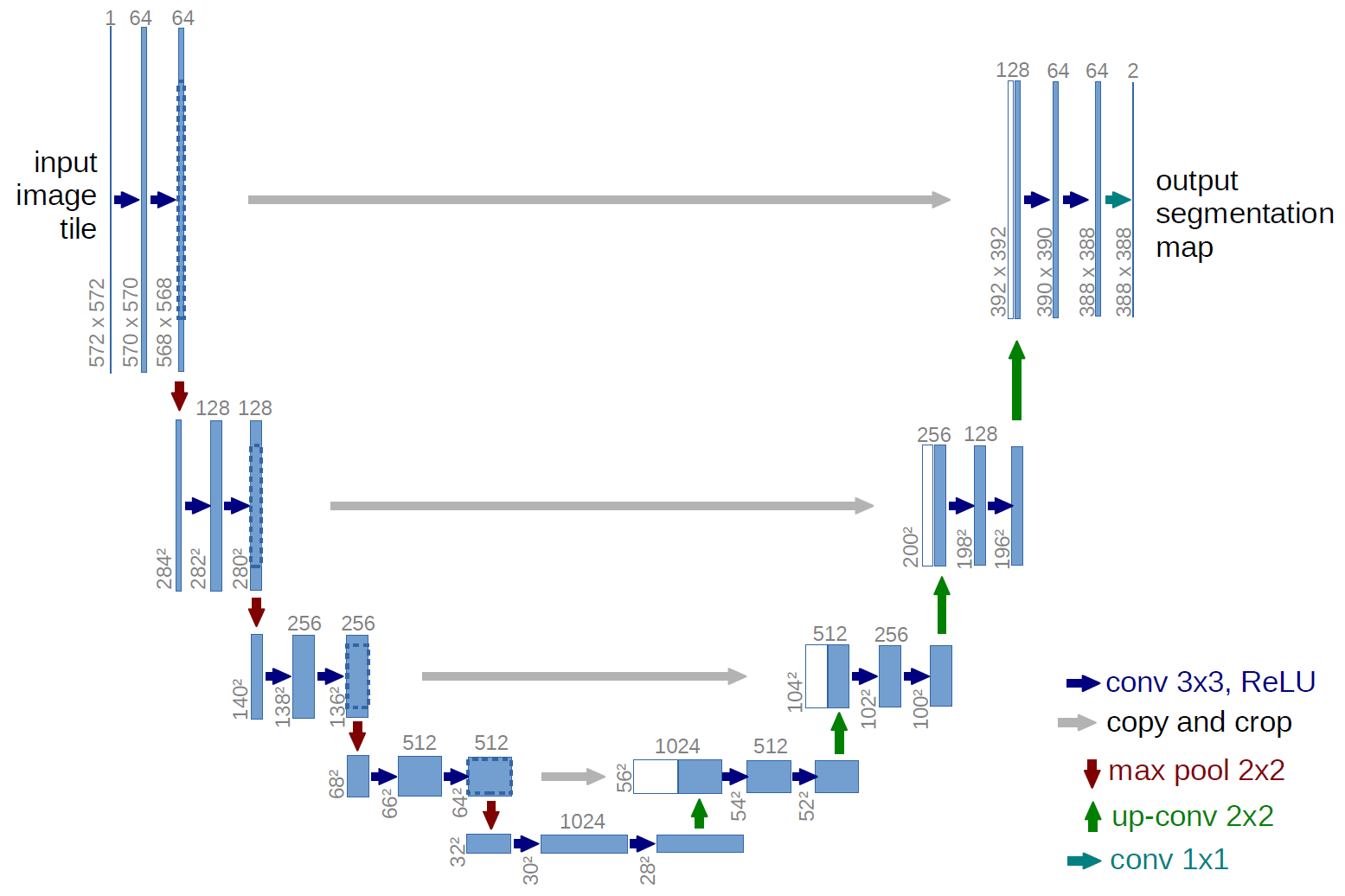

他社のDL再構成と最も異なるのは、AIが介入するデータ領域（ドメイン）である。

flowchart TD
    A[生体] --> B[RF受信コイル]
    B --> C[ADC変換]
    C --> D["k-space / raw data<br/>（複素数データ）"]
    D --> E{"AI介入<br/>Air Recon DL"}
    E --> E1[ノイズ低減<br/>SNR向上]
    E --> E2[Gibbs ringing抑制]
    E --> E3["高周波成分を保った<br/>再構成支援"]
    E1 --> F[フーリエ変換]
    E2 --> F
    E3 --> F
    F --> G[画像化]
    D -. 一般的な処理 .-> H[フーリエ変換]
    H --> I[画像空間]
    I --> J["画像空間処理<br/>（後処理：ノイズ低減・鮮鋭化）"]
    style E fill:#f6e7df,stroke:#b9542f,stroke-width:2px
    style E1 fill:#fbf2ec,stroke:#b9542f
    style E2 fill:#fbf2ec,stroke:#b9542f
    style E3 fill:#fbf2ec,stroke:#b9542f
    style D fill:#eaf2f6,stroke:#21607a
    style J fill:#f3f0ea,stroke:#7a6a55
    style I fill:#f3f0ea,stroke:#7a6a55

※ 処理ドメインの位置づけは公式資料ベース。リンギング抑制の挙動（発生位置を認識して抑制）はGE HealthCare公式資料の記述に基づく。

半月板の辺縁、関節軟骨の表層、靭帯の線維束——これらはすべて「高周波成分（k空間外周部）」として記録される。

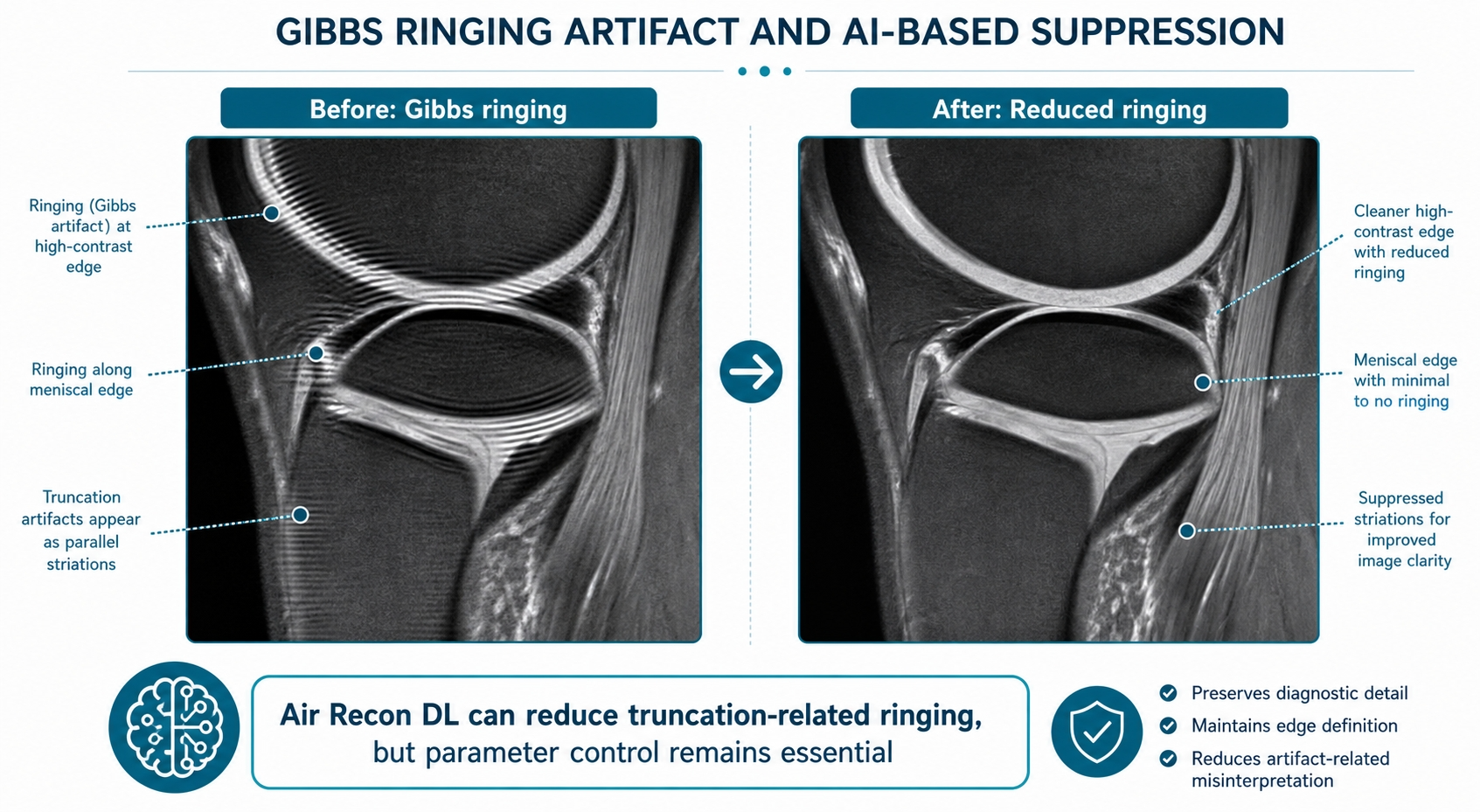

k空間で処理するAir Recon DLは、Gibbsリングアーチファクトの原因となる高周波打ち切り誤差そのものを修正するため、画像化後のエッジ再現性が根本的に高い。

Gibbs ringingとは

フーリエ変換時に高周波データが打ち切られることで生じるリンギング状のアーチファクト。k空間のデータが有限である以上、原理的に発生する。

これがMSK読影医から「軟骨のシャープさが違う」と評価される物理的根拠である。

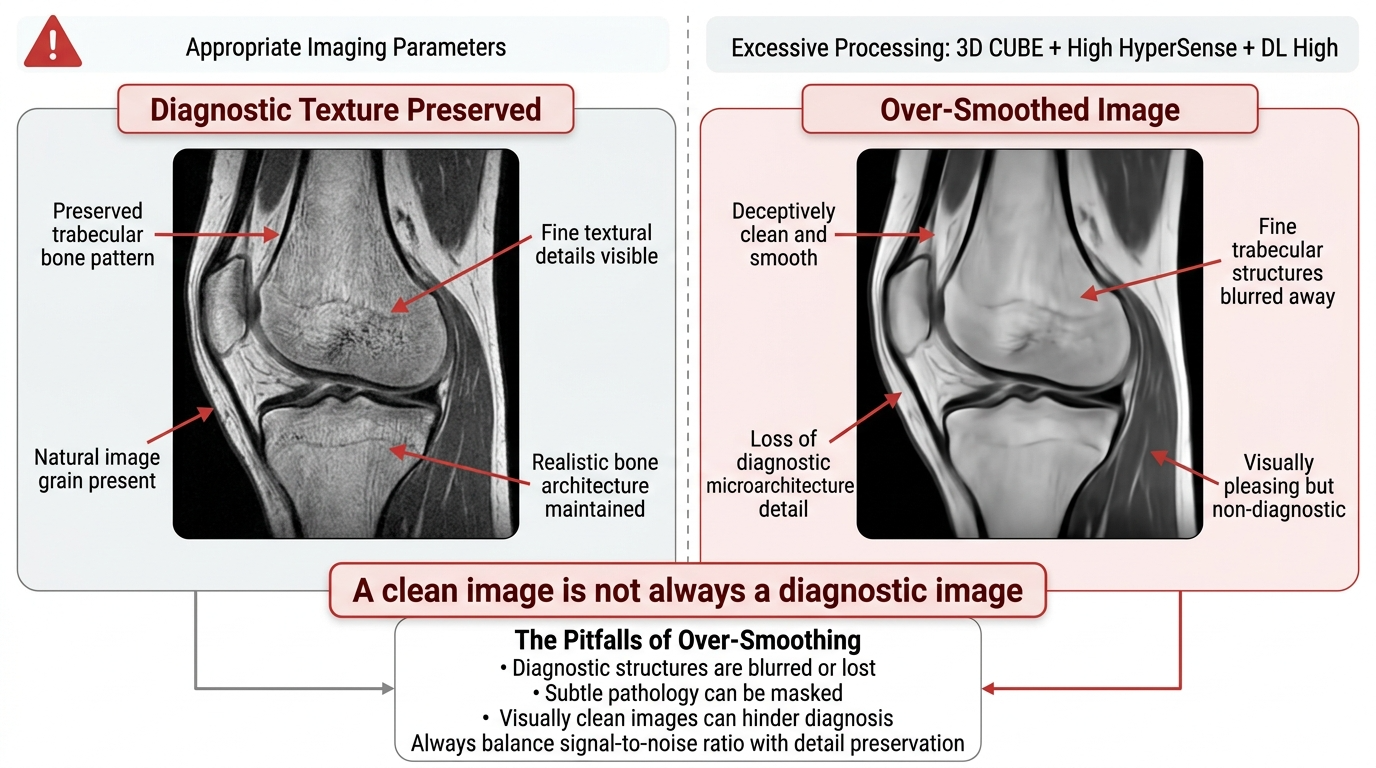

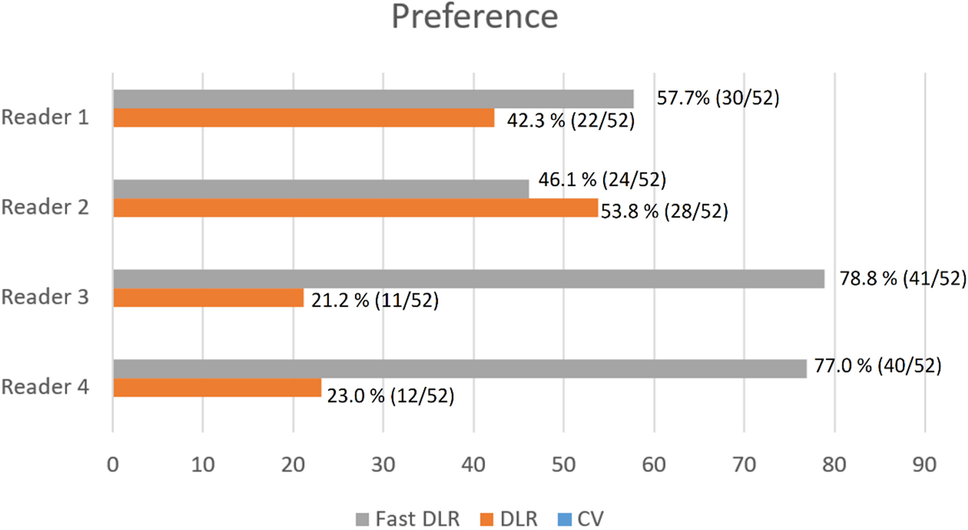

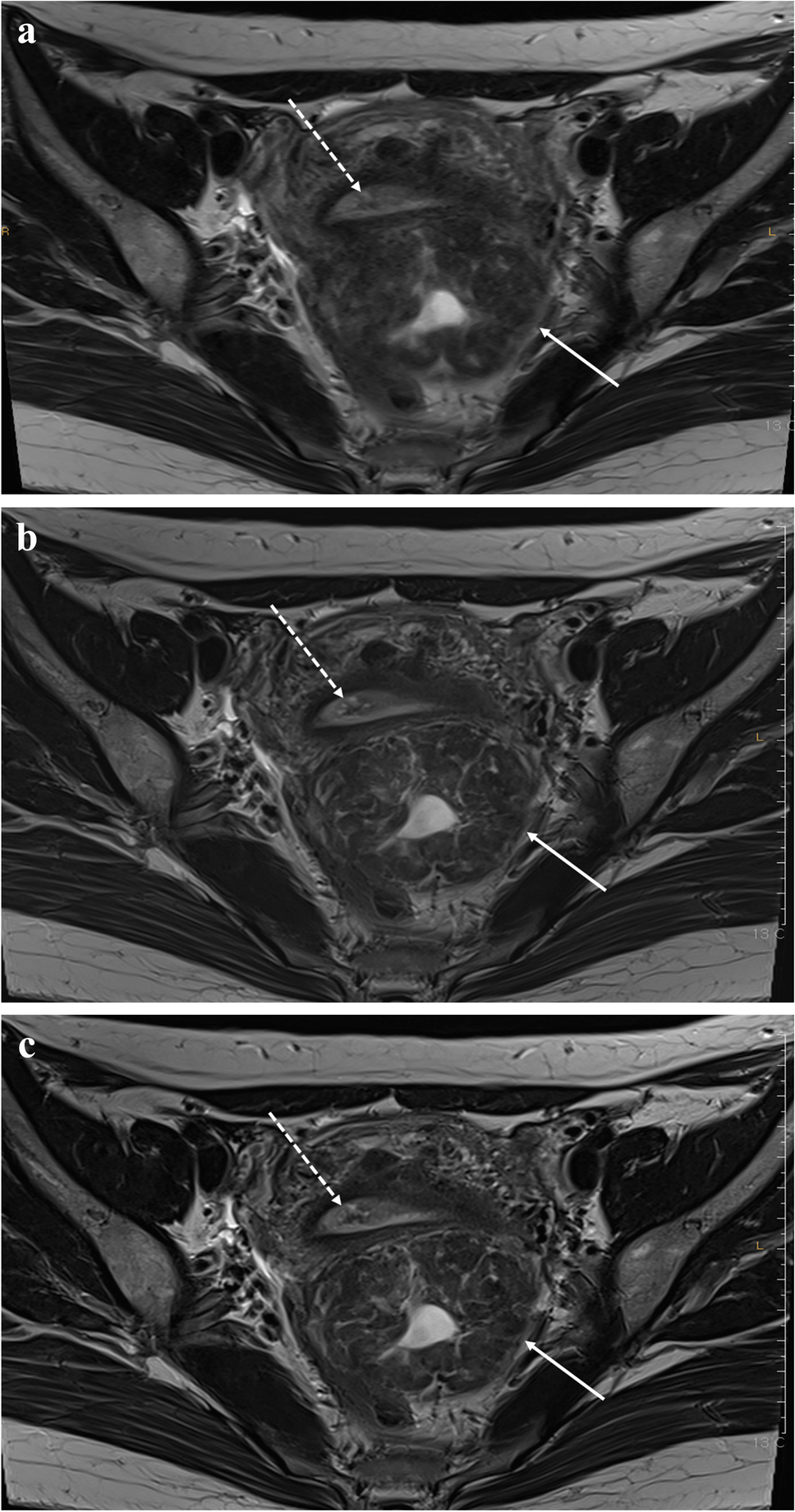

「きれい」と「診断しやすい」は同義ではない

DL Highはノイズを強力に除去するが、同時に微細テクスチャも平滑化する。見た目が「きれい」でも、診断に必要な質感情報が失われている可能性がある。常に診断目的との整合性を確認する。

Low/Medium/Highは「ノイズ除去の強さ」ではなく、「AIネットワークが介入する程度」を表す。GEの公開資料ではdenoising levelとして説明されている。

※ SNR改善の数値は装置・シーケンス・部位で大きく変動するため、「目安」として記載。実際の効果は自施設での比較検討が前提。

Air Recon DLはSNRの余裕を作る。その余裕をどこへ再配分するか——本質的に3つしかない。

flowchart TD
    S["Air Recon DLで得た<br/>SNRの余裕（貯金）"] --> A[薄層化]
    S --> B[高分解能化]
    S --> C[時間短縮]
    A --> A1["部分容積効果の低減<br/>微小病変の描出向上"]
    B --> B1["微細構造の描出向上<br/>境界の明瞭化"]
    C --> C1["検査時間短縮<br/>体動リスク低減"]
    style S fill:#eaf2f6,stroke:#21607a,stroke-width:2px
    style A fill:#fbf2ec,stroke:#b9542f
    style B fill:#fbf2ec,stroke:#b9542f
    style C fill:#fbf2ec,stroke:#b9542f

※ 物理学的推論＋現場運用上の経験則。配分の最適点は部位・目的・読影医の好みで変わる。

「時間短縮に使うな」ではなく、「時間短縮だけに使うな」という表現が正しい。

時間短縮だけを目的にした場合の落とし穴

• NEX低下 → 位相サイクルによるファインライン抑制効果が失われる（系統的アーチファクトであり、DLでは代替できない）
• 加速率増加 → 取得していない情報は復元不可。DLはランダムノイズは抑えられるが、情報欠落は補えない
• 「DLがあるからNEXを下げてよい」という誤解 → NEX低下で失われる効果とDLで補える効果は別物

正しい考え方

時間短縮は薄層化や高分解能化と組み合わせて使うのが本質。体動リスクの高い部位では有効だが、それ以外ではSNRを画像品質に投資する方が診断能に直結する。

Pixel BW = rBW ÷ 周波数マトリクス数

なぜPixel BWが重要なのか

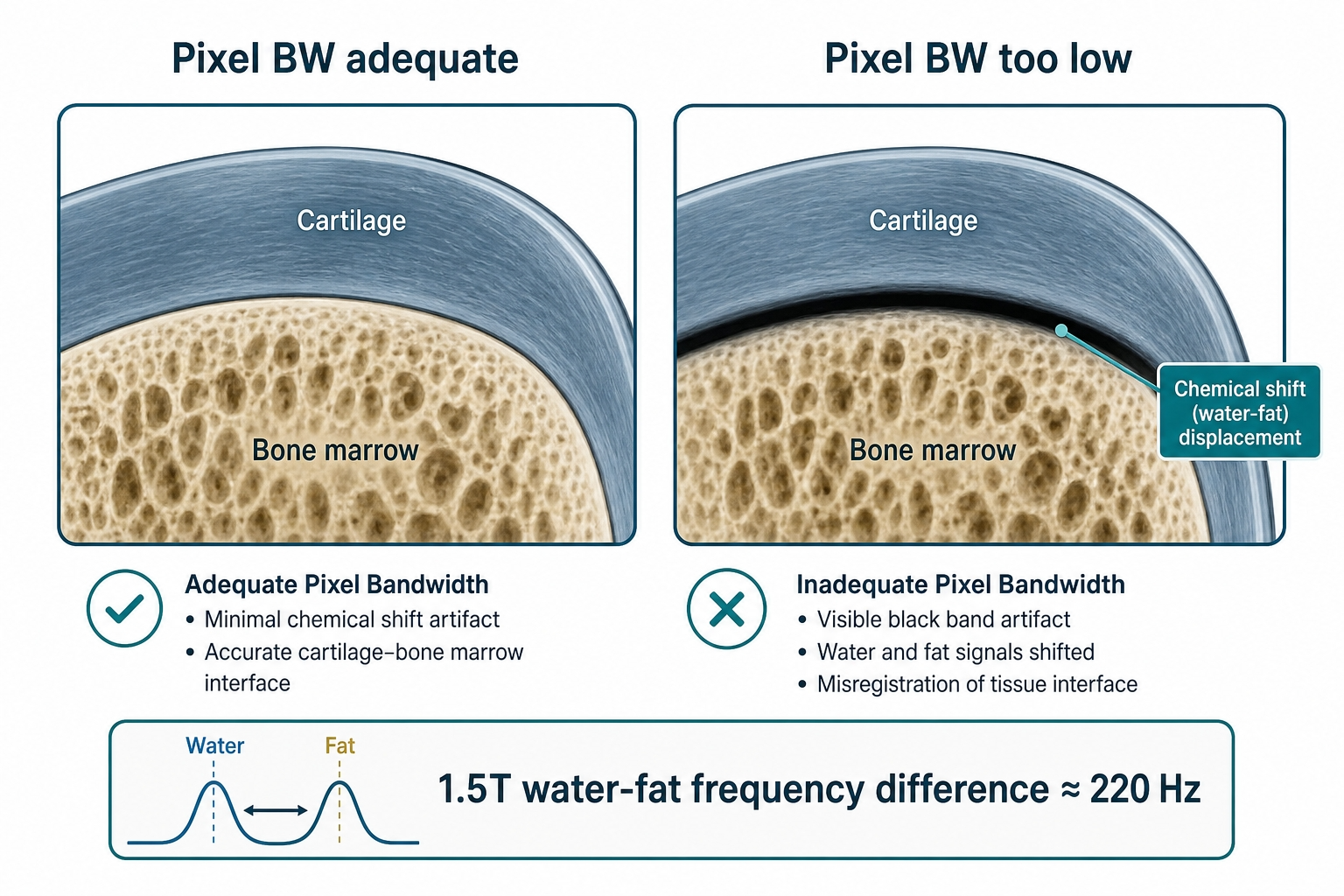

1.5Tにおける水–脂肪の共鳴周波数差は約220 Hz。Pixel BWがこれを下回ると、chemical shift artifactが1ピクセルを超え、軟骨—骨髄境界の評価に支障を来しやすい。

Pixel BW ≥ 220 Hz/pixel を1.5Tでの目安とする。

chemical shift artifactとは

水と脂肪の共鳴周波数の違いにより、周波数エンコード方向に生じる信号のずれ。Pixel BWが小さいほど、このずれが画素として大きく現れる。

Pixel BWを軽視しないこと。マトリクスを上げるならrBWも連動して上げる。rBW上昇によるSNR低下をAir Recon DLで補う——これが正しい使い方の核心である。

※ 概算値。実際の周波数方向マトリクス数・rBW定義は装置設定に依存。1.5Tの水脂肪共鳴周波数差「約220Hz」は目安。

DLで補いやすい

DLで補いにくい

※ 物理学的推論＋公式資料ベース。アーチファクト分類は一般的なMRI物理に基づく。

3Dシーケンスでは「HyperSense↓ + ARC↑ + DL Low〜Medium」の組み合わせが安定する傾向がある。

正しい考え方

Matrixを上げるなら、rBWも連動して引き上げる。rBW上昇によるSNR低下をDLで補うのが理にかなった使い方である。

flowchart TD
    A[既存プロトコルを固定] --> B[変更目的を1つ決める]
    B --> C[変更パラメータを1つだけ選ぶ]
    C --> D["DLレベル比較<br/>Low / Medium / High"]
    D --> E["実画像評価<br/>骨梁・軟骨・靭帯の見え方"]
    E --> F[読影医フィードバック]
    F --> G{問題あり？}
    G -- あり --> H["前の設定に戻す<br/>原因を切り分け"]
    H --> C
    G -- なし --> I[ルーチン候補化]
    I --> J[定期的に再評価]
    J --> B
    style A fill:#eaf2f6,stroke:#21607a
    style D fill:#fbf2ec,stroke:#b9542f
    style I fill:#e7f0e9,stroke:#3a7a4f
    style G fill:#f3f0ea,stroke:#7a6a55
