GE MRI Flex理論

基礎編では、Flexの設定と実務的な使い方を整理しました。この理論編では、「なぜそうなるのか」を深掘りします。

この記事で扱う疑問：

• 1-TRでは3エコー（奇数）なのに、なぜwater/fat画像として使えるのか
• 各エコーのTEはランダムなのか
• なぜ1-TRモードではBWが自動で変わるのか
• bipolarの+−+で偏らないのか

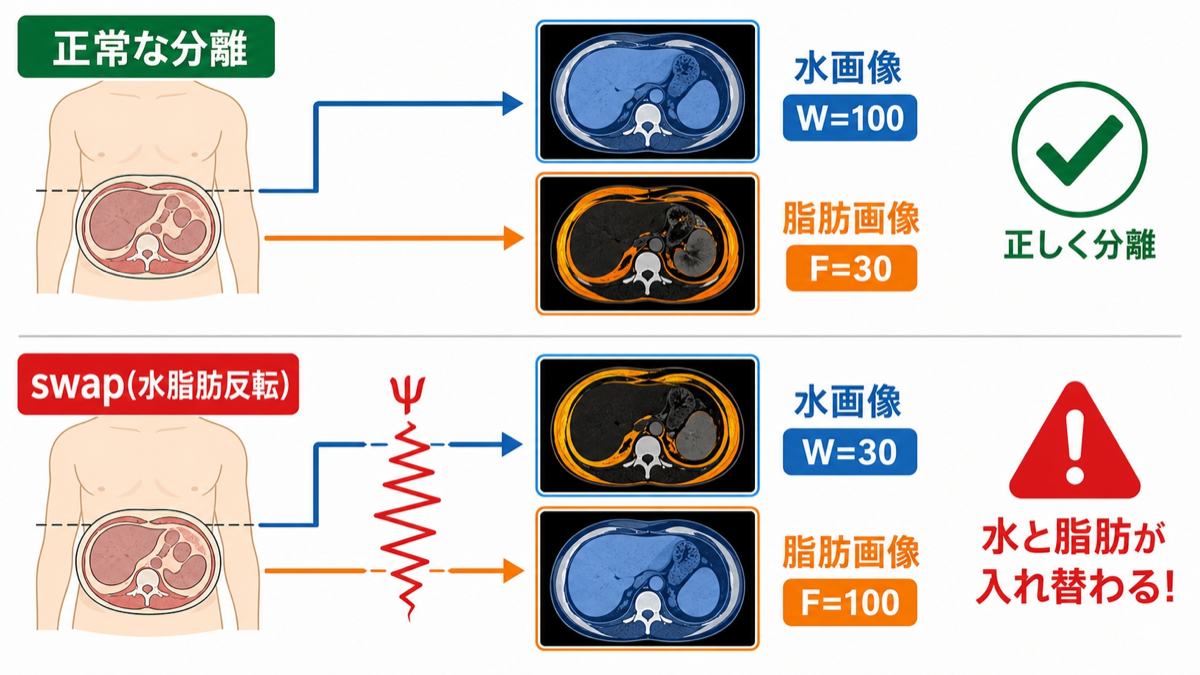

• swap（水脂肪反転）はなぜ起きるのか
• FlexとIDEALは同じものなのか

実務での設定判断の背景を理解することで、「なんとなく」から「理由を持って選べる」状態を目指します。

水と脂肪は歳差運動の周波数がわずかに違います。その差 Δf は磁場強度に比例します。

• 1.5T → 約 220 Hz
• 3T → 約 440 Hz

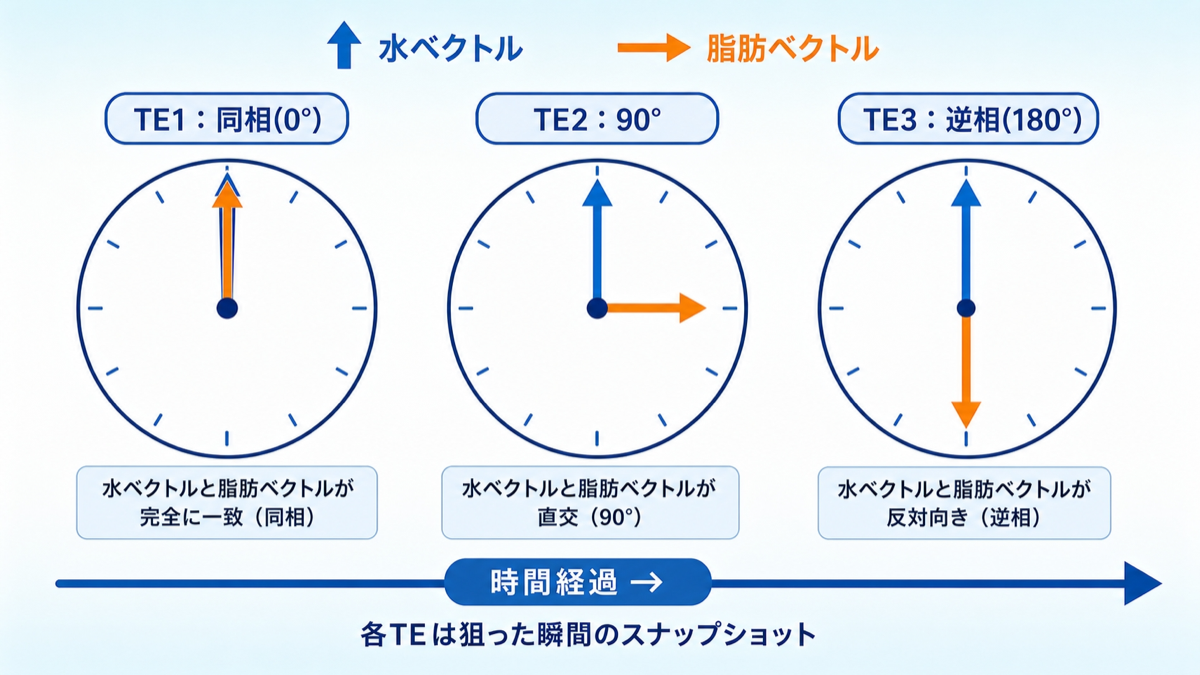

周波数が違うので時間が経つと位相がズレます。エコー時間TEにおける脂肪の位相ズレ φ は：

φ = 2π × Δf × TE

「TEを変えると、水と脂肪の位相関係が変わる」ことが要点です。

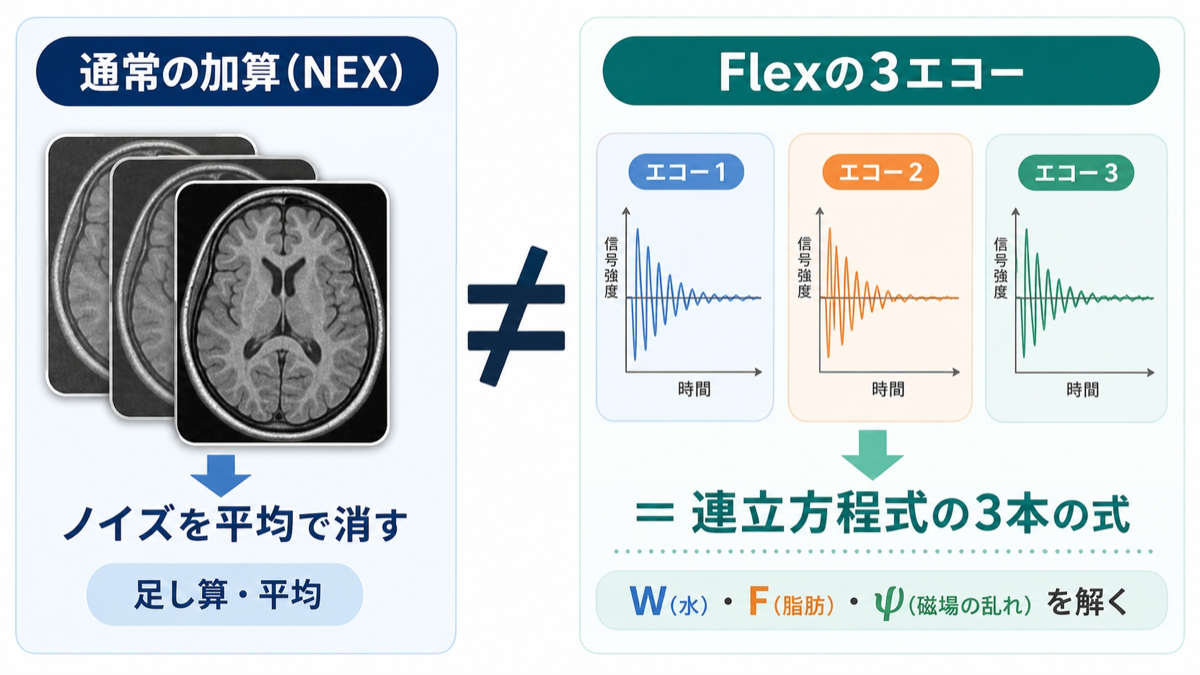

1-TRモードで3エコーを取る理由は、3つの未知数を3本の式で同時に解くためではありません。FTED相当の考え方では、3エコーを次の2組に分けて使います。

これにより、既存の実績ある2-point Dixonエンジンを流用しつつ、2セット分の情報を合成してSNR効率を高められます。

「3エコーだから3点Dixon」ではなく、「3エコーから2点Dixonを2回作る」と考えると混乱しにくいです。

FlexはフィールドマップでB0不均一を補正しますが、それでも分離エラーは起こります。理由は、画像の前提が崩れる場面があるからです。

Flexは強力ですが、「Flexなら絶対安全」ではありません。FOV・シミング・NPWの配慮は依然必要です。

偏りません。理由は「極性は方向、エコーは時刻」だからです。

極性（+−+）＝「k空間を右に進むか左に進むか」という読み出し方向の話。取得後にソフトで向きを揃えるので、最終的に全部同じ向きに整列されます。

分離に効くのは極性ではなくφ（TE＝時刻）。1-TRではφ₁, φ₂, φ₃ が異なる3つの位相状態として収集され、隣接する2エコーずつが2-point Dixonの材料になります。

1つ目の「+」と3つ目の「+」は読み出し方向としては同じですが、時刻（TE）が違う＝位相φが違うので、別々の情報を持つ全く異なるサンプル点。

なぜわざわざ +−+ と反転するのか

極性を反転しない（unipolar）場合：+で読む → 一度ゼロに戻す（巻き戻し）→ また+で読む。この巻き戻しに時間がかかる＝遅い。

極性を反転する（bipolar）場合：+で読む → そのまま−で折り返して読む。巻き戻し不要で連続的に読める＝速い（だから1-TRに詰められる）。

「+−+」は速度のための工夫であって分離の偏りとは無関係。

代償

+方向と−方向で微妙な位相ズレ（eddy currentによる）が出やすく、bipolarはこの補正がシビアです。これが「1-TRモードは位相補正の影響を受けやすい」の正体です。

2つの「間隔」を区別する

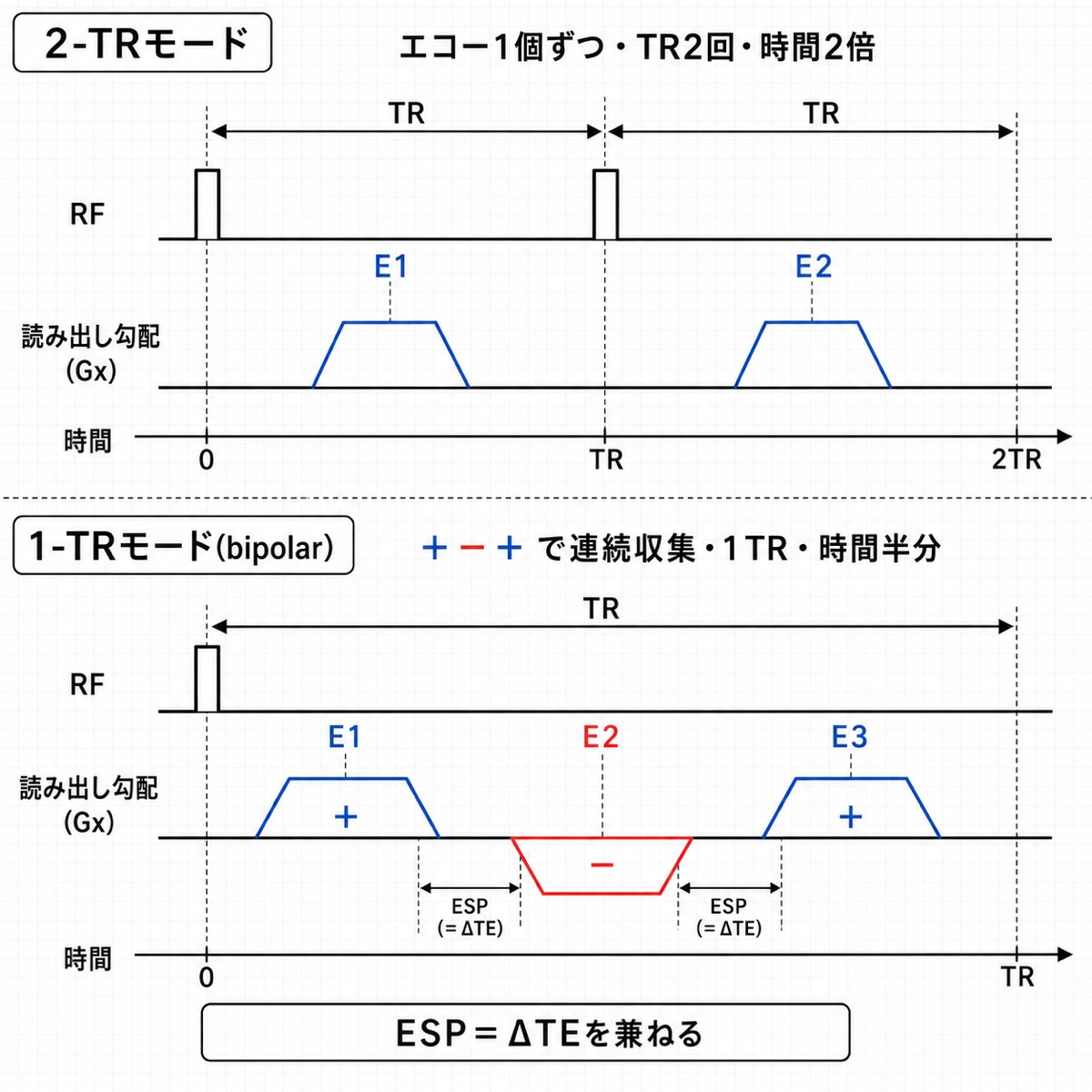

1-TR bipolar Flexでは、この2つが物理的にリンクします。bipolarで連続的にエコーを並べるとき、そのエコー間隔（ESP）がそのままDixonのΔTEになります。

制約の連鎖

• ESPを短く → 高速＆高BW化できるが、ΔTEも短くなり位相差が稼げず分離が不安定
• ESPを長く → 位相差は稼げるが、1TRに詰められず高速化の意味が薄れる

位相差の目安

FTED相当の1-TRでは、脂肪の位相角は −θ / 0° / +θ の3点です。θは可変であり、IDEALのような非対称TEの3点最小二乗推定とは別物です。

参考として、水脂肪の位相が1周する時間は磁場強度で変わります。

3Tでは1.5Tより位相が速く回るため、狙った位相関係を保つためのTE設計が厳しくなります。短いESP・高BWが必要になり、小FOV・高Matrixでは物理的に無理が出るため、CVが自動OFF（2-TRへ退避）になることがあります。

これまでの内容を統合すると、3Tでの制約がすべて連鎖していることがわかります。

3Tの大きなΔf → 狙った位相関係を作るTE設計が厳しい → 短いESP/ΔTEと高BWが必要 → Matrix制限 → 小FOV・四肢・頭部でCV21が自動OFF

「3Tだから単に高性能」ではなく、水脂肪の位相が速く回るぶん、Flexの条件設定はむしろシビアになります。

撮像時間（スキャン）と再構成時間（リコン）は別ラインです。

スキャンタイムを決めるのは「データ収集」だけ：TR × 位相エンコード数 × NEX ÷ 並列係数

リコン（water/fatを計算する処理）は収集後にコンピュータがやる後処理です。1-TRモードは「収集」を1TRで終える→スキャンタイムが半分。そのデータから2-point Dixonを2回行っても、それは計算機の仕事であって患者拘束時間には乗りません。

「リコン2回」は、E1+E2とE2+E3の2ペアに既存の2-point Dixonを適用するという意味です。撮像（収集）時間とは別ラインです。

Dixon法は、水と脂肪の位相差を利用して分離する考え方の総称です。その中にFlexやIDEALがありますが、FlexとIDEALは同じものではありません。

Flexは、対称な2点TE（in-phase / out-of-phase）を使う2-point Dixon技術です。B0不均一は、GE独自のフィールドマップで補正します。

IDEALは、3-point Dixonを非対称TE（echo asymmetry）と最小二乗推定で最適化した別技術です。

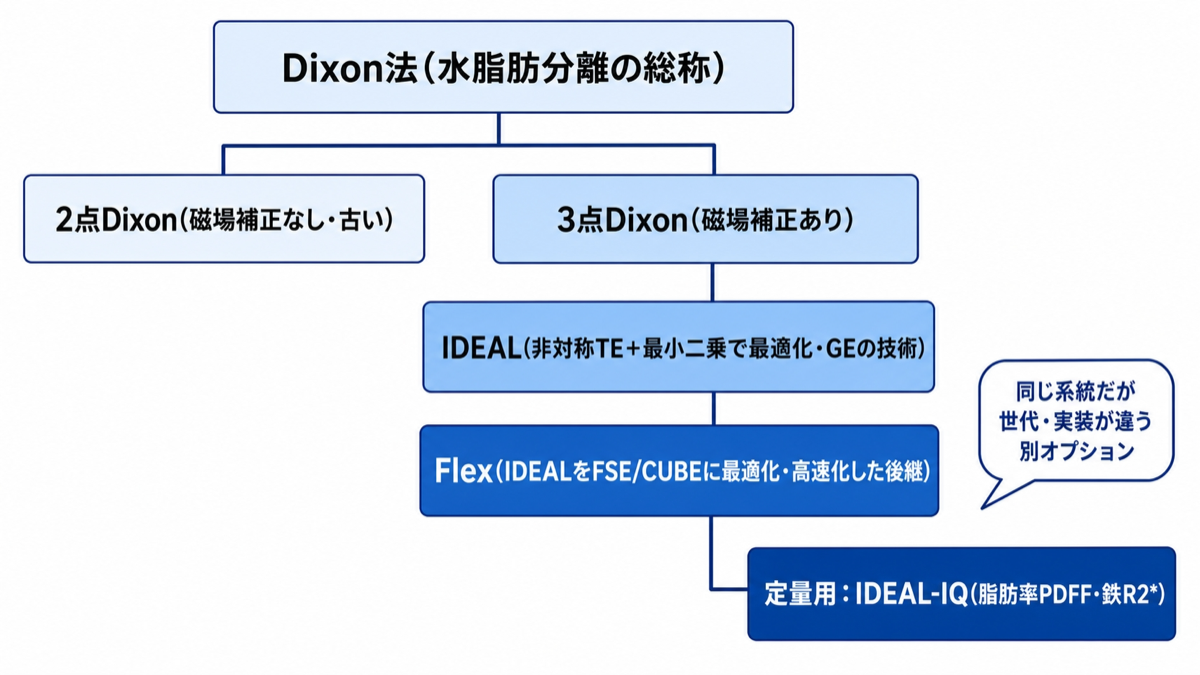

Dixon法（水脂肪分離の総称）
├─ Flex … 対称2点TEの2-point Dixon＋GE独自フィールドマップ
└─ IDEAL … 非対称TEの3-point Dixon＋最小二乗推定

「FlexはIDEALの実装」でも「IDEALの下位互換」でもありません。同じDixonの傘の下にある別技術です。

「1-TRは時間半分→浮いた時間でNEX2倍にすればSNR√2倍→2-TRと同等になるのでは？」という疑問。理屈としては正しいですが、落とし穴があります。

落とし穴①：高BWのSNR損失をNEXで埋め戻すだけ

1-TRは高BW強制で 1/√BW 分すでに損しています。NEXを上げれば取り返せますが、本来「純粋に上乗ぜできたはずのSNR」を相殺に消費しています。

落とし穴②：NEXを上げてもswapは直らない

1-TR bipolarはeddy currentでswapしやすい。NEXを上げても、swapしたデータを平均してもswapは直りません（むしろ固定化）。

落とし穴③：分離の安定性はNEXで買えない

2-TRの利点＝bipolar由来の位相誤差を受けにくく、TEやBW条件に余裕を持たせやすいこと。これはNEXを何倍にしても得られません（位相やTE設計の問題）。

2-TRの存在意義はNEXで潰せない。「分離が壊れにくい」という質的な利点は別軸です。

磁場不均一（B0不均一）＝脂肪抑制で言う「落ちムラ」と同じ根っこの現象です。

シミングが効くこと

• なだらかなムラ → 装置がコイル電流で補正できる
• 全体的な磁場のズレ → shimで均す

シミングでも消せないもの

• 急峻なムラ → 空気と組織の境界（腸管ガス・肺）
• 金属周囲 → 局所的すぎて補正不能
• 広い範囲のムラ → 大FOVでは端まで均一にできない

シミング（磁場を均す）と2-TR（残ったムラに耐える）は役割が違い、両方やるのが実務です。shimだけでは完全解決しません。

routineの脂肪抑制画像目的なら、FSE/CUBEではFlexを使う場面が多いです。 ただし、これは「FlexがIDEALの上位互換」という意味ではありません。FlexとIDEALは別技術であり、目的が違います。

routine画像ならFlexで完結

IDEALが残る決定的場面：定量（IDEAL-IQ）

脂肪を正確に数値化するには複数の共鳴ピークを厳密にモデル化する必要があり、これがIDEAL-IQの本質。Flexの簡略モデルでは正確なPDFFが出せません。

水脂肪分離をしたい
│
├─ 目的は「画像を見る」（診断用）
│  → Flex を選ぶ
│  ├─ 速度優先・腹部呼吸同期 → 1-TR（3エコー収集、2-point Dixon×2）
│  └─ SNR/安定優先・磁場が荒れる部位 → 2-TR（2-point Dixon）
│
└─ 目的は「数値を測る」（脂肪率%・鉄量）
   → IDEAL-IQ を選ぶ（代替不可）

臨床シーン別

• Flexは対称な2点TE（in-phase / out-of-phase）を使う2-point Dixon法
• B0不均一は非対称TEの3点推定ではなく、GE独自のフィールドマップで補正する
• 1-TRは3エコー収集だが、3点Dixon/IDEALのように3点同時で解くわけではない
• 1-TRではE1+E2、E2+E3に2-point Dixonを2回行い、water/fatをmagnitude合成する
• 各エコーのTEは狙って設計される。FTED相当では位相角は−θ / 0° / +θで、θは可変
• FlexとIDEALは同じDixon系だが別技術。FlexはIDEALの実装でも下位互換でもない
• Flexでも位相ループ・折り返し・磁場段差による分離エラーは残る
• bipolarの+−+は偏らない（極性と時刻は別の軸）

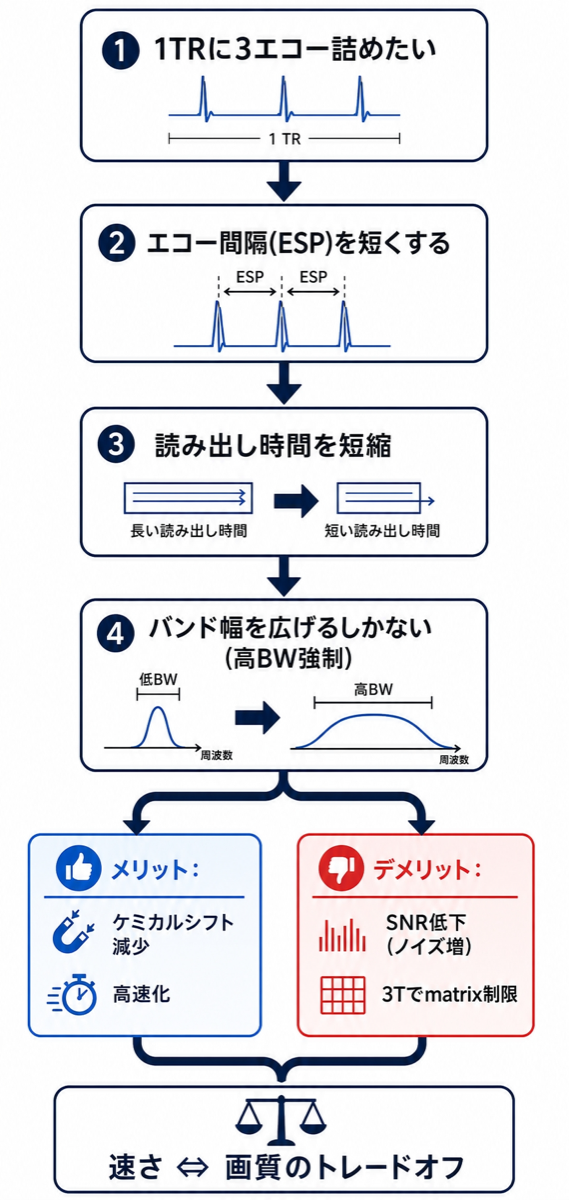

• 1-TRでは高BWが物理的必然（3エコー詰め込み → 読み出し短縮 → 広BW）
• ESPとΔTEのジレンマ：速くするとTE設計の自由度が狭くなる

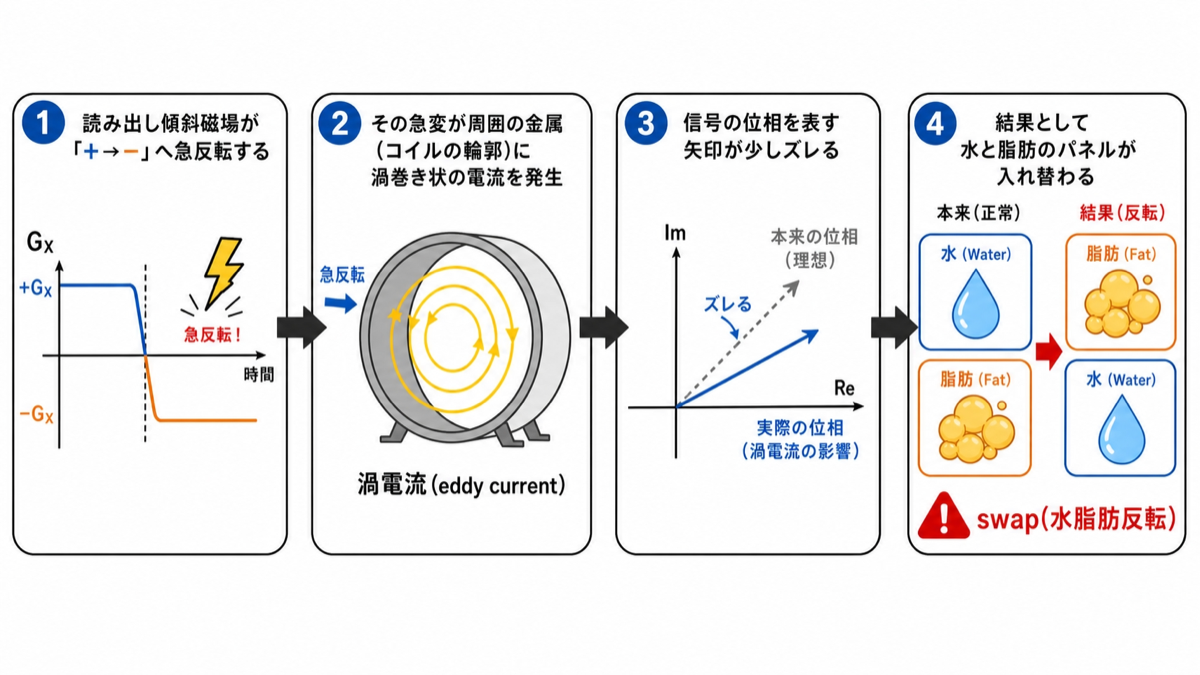

• bipolarの急反転 → eddy current → 位相乱れ → swap の連鎖
• 2-TRの利点（分離の安定性）はNEXで代替不可

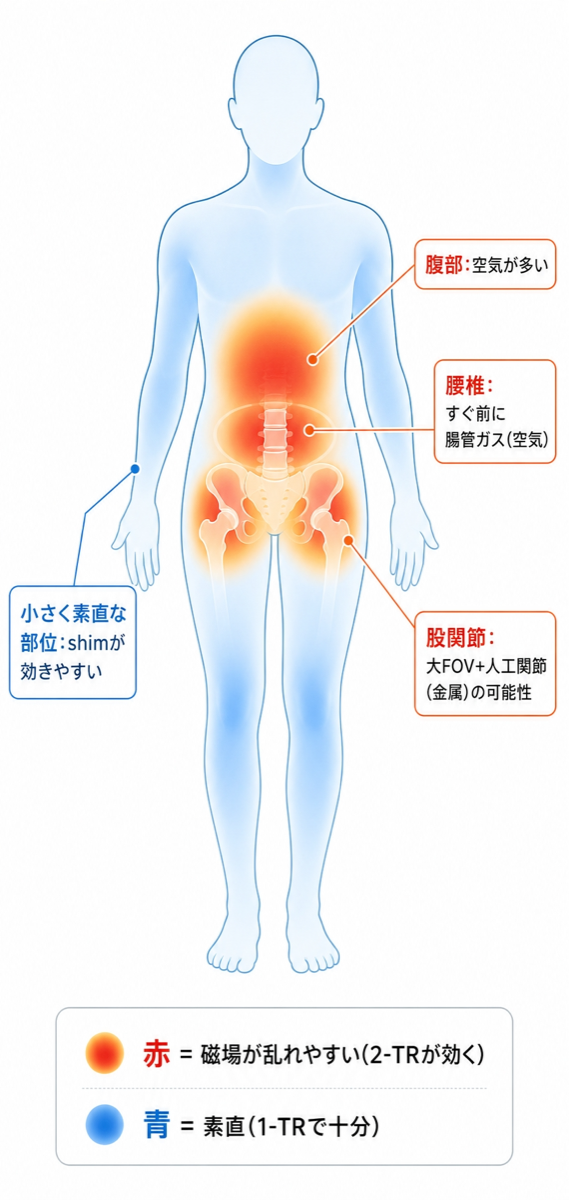

• 腰・股関節は「磁場が乱れやすい部位」→ 2-TRがむしろ効く

「なぜその設定判断になるのか」を理解することが、現場で迷わない第一歩です。

1. ※要確認：3つ目のエコー（外側エコー）がB0フィールドマップの補正精度向上に直接寄与するかは、公開一次情報では明確に確認できませんでした。シリコン分離など別応用では「外側2エコーは位相発展が2倍になりフィールドマップ生成に使える」との記述がありますが、通常の水脂肪FTEDでの磁場補正精度への寄与は定量的に未確認です。
2. ※要確認：本資料のUser CV名称「Fast single TR bipolar acquisition」（FSE Flex=CV14 / CUBE Flex=CV21）と、文献上の「flexible FTED」の対応について、Sonら（2017, Magn Reson Med）はbipolar 3エコー（−θ / 0° / +θ）、隣接2エコーペアへの2-point Dixon適用、joint processingによるwater/fat生成を報告しており、本記事の記述内容と一致します。ただし、メーカー一次文書でCV名とFTED実装を明示的に対応づけた記載までは確認できていません。
3. ※要確認：リコンを2回に分けることによる「分離精度・swap耐性そのものの積極的メリット」は公開一次情報では確認できず、主たる理由は実装合理性とSNR向上と解釈されます（推測を含みます）。
