「理解なき撮像」からの脱却

「なぜこのシーケンスを使うのですか?」――プロトコル名や設定値は答えられても、その理由を説明するのは難しい、という経験はないか。

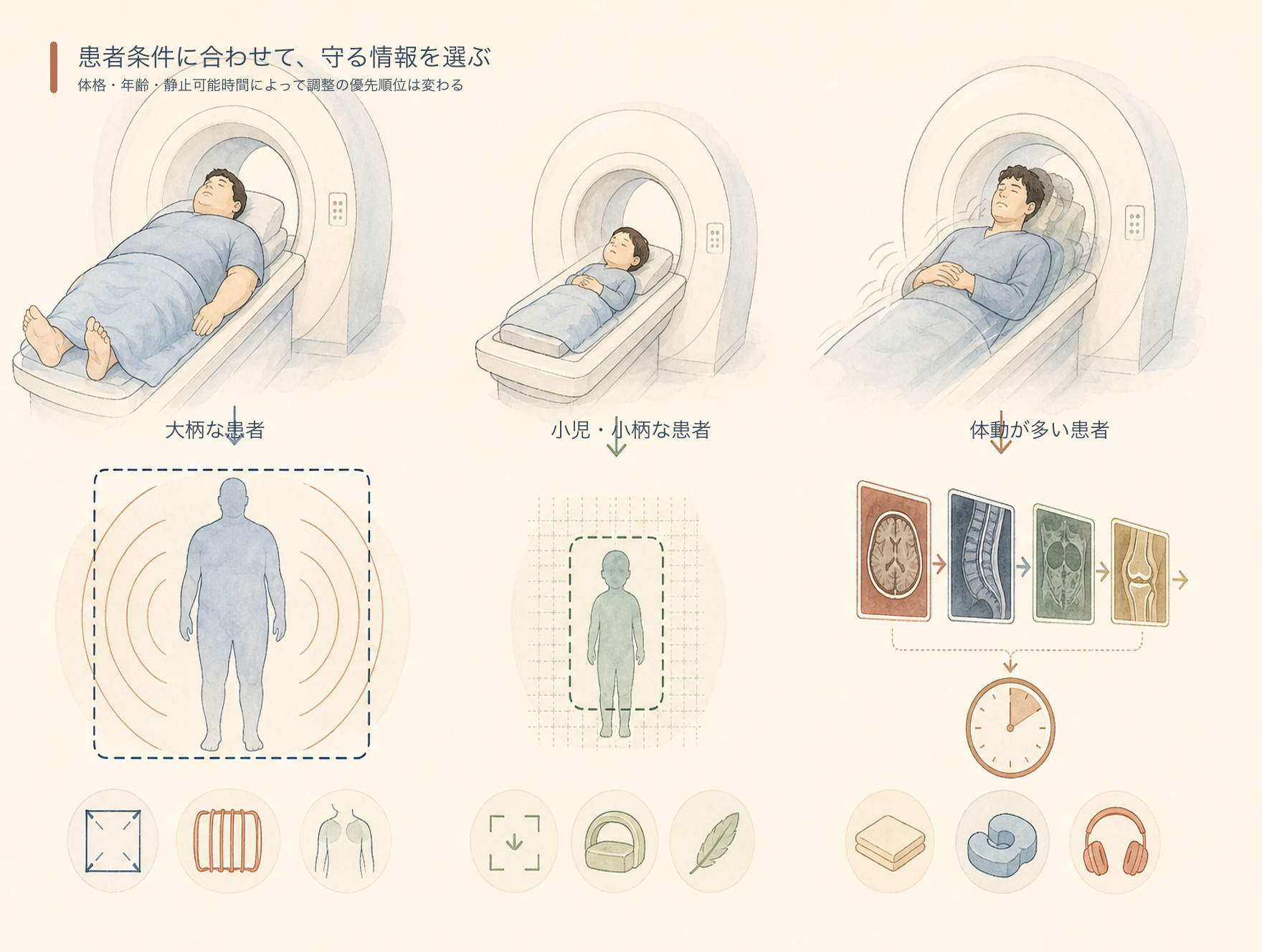

MRI業務を始めて1年ほど経つと、ポジショニング、コイル装着、撮像範囲の設定、患者説明など、一連の検査はある程度スムーズに行えるようになる。しかし、標準プロトコルから外れる患者に遭遇すると、理解の差が表面化する。

• 体格が標準と大きく異なる
• 疼痛や認知機能低下により静止が難しい
• 金属インプラントが存在する
• 通常とは異なる方向の追加撮像が必要になった
• 画質を保ちながら撮像時間を短縮したい
• 医師から「この部分をもう少し詳しく見たい」と相談された

このとき必要なのは、設定値の暗記ではない。

どのパラメータを変更すると、何が改善し、何が悪化するか

を説明できることである。

---

本稿の数値や設定例は原理を理解するための目安であり、そのまま臨床プロトコルとして使うことを推奨するものではない。適切な設定は次の条件で変化する。

• 磁場強度・装置メーカー・ソフトウェアバージョン
• シーケンス方式・2Dまたは3D
• 撮像部位・使用コイル
• 患者の体格や状態
• 必要な診断情報・施設の運用基準

また本稿では、2D撮像のマトリクスを原則として次の順で記載する。

周波数方向 × 位相方向（例：288 freq × 192 phase）

装置画面・DICOM・文献では表記順が異なる場合がある。数字の並びだけで判断せず、frequency／phase／read／rows／columns などの表示を確認する。

---

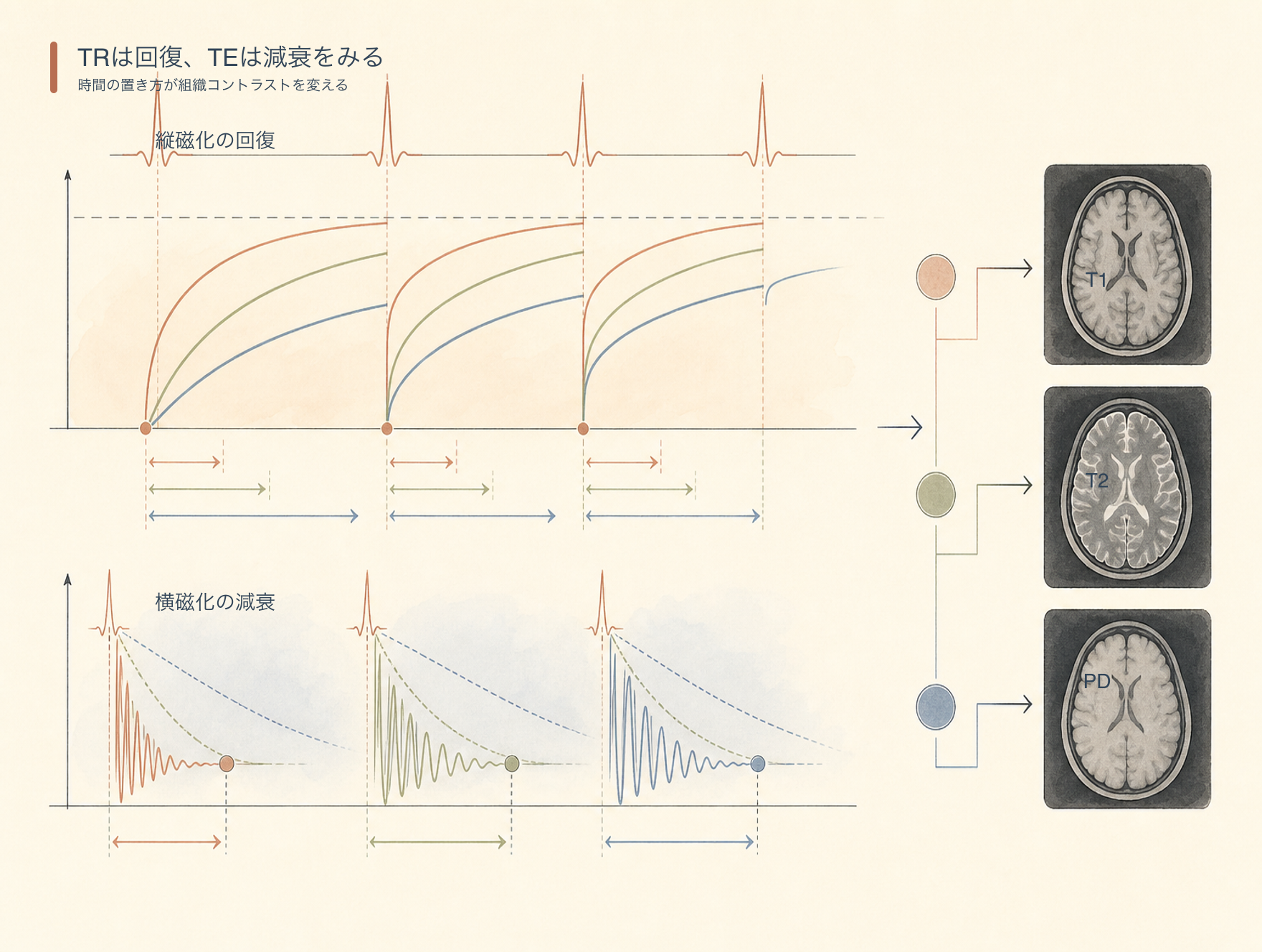

TRは、RF励起を繰り返す間隔。古典的なspin echoでは、TRを短くすると組織ごとのT1回復の違いが信号差として表れやすくなり（T1強調）、TRを長くするとT1回復差の影響は小さくなる。

TR	TE	得られやすい強調
短い	短い	T1強調
長い	長い	T2強調
長い	短い	PD強調

ここで注意したい。

TRが長ければ自動的にT2強調になるわけではない。

T2強調には十分なTEも必要で、長TR・短TEならPD強調に近づく。またFSE/TSEでは1回のTR中に複数の位相エンコードを取得するため、撮像時間はTRだけでは決まらない（ETL／turbo factor、位相エンコード数、NEX、parallel imaging、partial Fourier、compressed sensing、同期など）。「TRを長くしたから撮像時間も比例して延びる」とは限らない。

---

FAは、RFパルスによって縦磁化をどの程度傾けるかを示す。しかしFAの意味はシーケンスによって異なる。

基本的なspin echoでは90°励起と180°再収束パルスが使われる。ただし現在のFSE/TSEでは、次の目的で可変再収束フリップ角が用いられることがある。

• SAR低減
• echo trainの長時間化
• 画像コントラストの制御
• 3D撮像の効率化
• T2 blurringの調整

FSE/TSEを「FAは常に90°」と単純化するのは適切ではない。

---

GREでは、TR・TE・FA・spoilingまたはsteady-stateの条件が組み合わさってコントラストが決まる。そのため、

FAが大きいほど常にT1強調が強くなる

とは限らない。短TRの3D spoiled GREでは、造影T1強調画像であっても90°よりかなり小さいFAが選択されることがある。

適切なFAは次の条件で変化する。

• TR・組織のT1・必要なコントラスト
• SNR・SAR・spoiling条件
• 造影前後・2Dまたは3D

FAは固定値として暗記するのではなく、シーケンス名とTRを含めて確認する必要がある。

---

次の2つは同じではない。

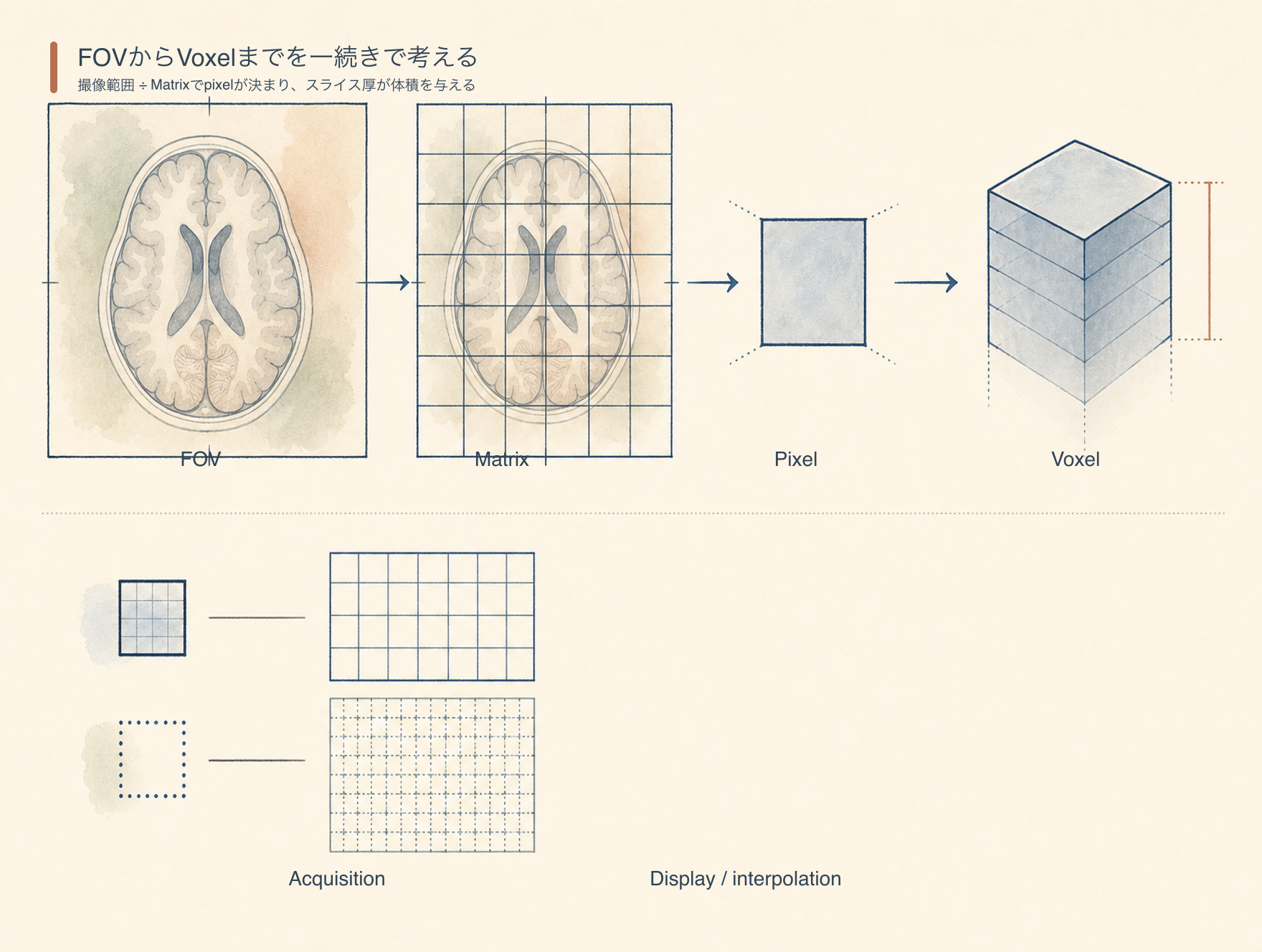

• acquisition matrix：実際に取得した独立データ数
• reconstruction／display matrix：補間後に表示する画素数

例：Acquisition 256 freq × 192 phase、Reconstruction 512 × 512 と表示されている場合、512×512で見えていても独立した空間情報が512×512相当に増えたわけではない。

zero fillingやinterpolationで画像の見た目が滑らかになることはあるが、真の空間分解能が同じ割合で向上するわけではない。

---

「マトリクスを大きくすると撮像時間が延びる」は、方向を区別しなければ不正確である。

変更	撮像時間	その他の影響
位相マトリクスを増やす	原則延長	pixel小・SNR低下・motion時間増
周波数マトリクスを増やす	同割合ではない	readout・BW・minimum TE・chemical shiftに影響
表示マトリクスだけ増やす	増えない	補間で滑か・真の分解能は増えない

「256×256から512×512にしたら撮像時間が2倍になる」といった説明は避ける。

---

代表的なシーケンスは、固定したTR・TE・FAの数値ではなく、目的と主要因で整理する。

シーケンス群	主なコントラスト決定因子	主な特徴・注意点
SE T1強調	短TR・短TE	基本的なT1強調の理解に適する
FSE/TSE T2強調	長TR・長いeffective TE・ETL・echo spacing	高速だがT2 blurring・脂肪信号変化に注意
FLAIR	TR・TE・TI・k-space ordering	CSF抑制。2Dと3Dで設定・特性が異なる
STIR	TR・TE・TI	B0不均一に強い脂肪抑制。造影後評価に注意
Spoiled GRE T1強調	TR・TE・FA・spoiling	3D造影撮像等。FAは必ずしも大きくない
T2* GRE	TE・FA・TR・磁化率	出血・鉄沈着に高感度だが磁化率AFも受けやすい
SWI	magnitude・phase・TE・分解能	単なる低FA GREではなく位相情報処理が重要
Single-shot FSE	echo train・effective TE・PI	体動に強いがぼけ・コントラストに注意
DWI／EPI	b値・TE・EPI factor・BW	高速だが歪み・磁化率に注意
3D FSE/TSE	variable refocusing・ETL・partition	高分解能・多断面再構成に有用だがぼけ・長時間化に注意

数値を示す目的は「その値を覚えさせること」ではなく、「なぜその範囲になるのかを考える材料を与えること」である。

---

確認する項目：

• 解剖学的な必要範囲がFOV内に入っているか
• 位相方向の折り返しが起こらないか
• コイルの感度範囲から外れていないか
• 装置のbore・table weightに問題がないか
• SAR制限に達していないか
• parallel imagingのgeometryが成立しているか
• 脂肪抑制の均一性が保てるか

FOVを広げれば折り返しは抑えやすいが、同じマトリクスではpixel sizeが大きくなり分解能が低下する。そのため単にFOVを広げるのではなく、必要に応じて次を再調整する。

• acquisition matrix・スライス厚・NEX
• receiver bandwidth・parallel imaging factor
• phase oversampling・presaturation・周波数・位相方向

---

成人用の広いFOVをそのまま使うと、対象部位に対してpixel sizeが大きくなりやすい。ただし「解像度が半分になる」と固定的に表現することはできない。低下の程度はFOVとacquisition matrixの比で決まる。

同じ256 matrixでFOVだけを変えた場合：

FOV	pixel size
220 mm	約0.86 mm／pixel
160 mm	約0.63 mm／pixel

220 mmのpixel sizeは160 mmと比較して約1.4倍になる。

必要範囲を十分に含めたうえでFOVを調整し、SNR低下・折り返し・motion・コイル感度・必要な病変サイズ・検査時間を確認する。

---

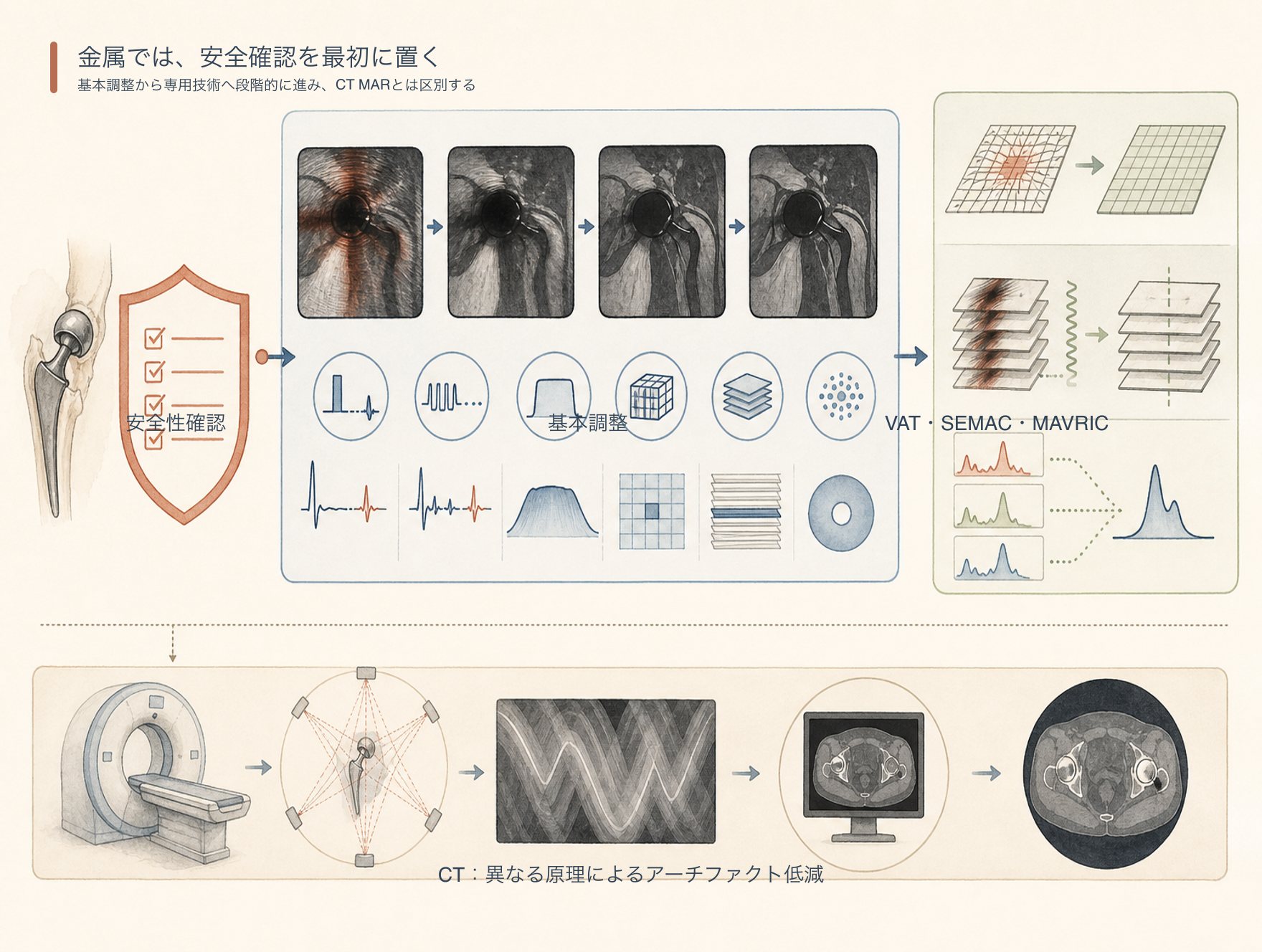

MRIの金属アーチファクトは、主に金属周囲の強いB0不均一によって生じる（信号欠損・幾何学的歪み・voxel内位相分散・周波数方向の位置ずれ・スライス方向の歪み・脂肪抑制不良）。大きさは金属の実寸だけで決まらない。

アーチファクト対策より先に、インプラントのMR安全性を確認する。

• MR Safe／Conditional／Unsafeの区分
• 静磁場強度・spatial gradient
• SARまたはB1+rms・撮像時間制限・コイル制限
• 植込み後の期間・体位制限
• 装置メーカーが示す条件

「写るかどうか」と「安全に撮像できるか」は別問題である。

---

状況に応じて次を検討する。GREよりSE／FSE系を優先、TEを短く、readout bandwidthを広げる、voxelを小さく、スライスを薄く、周波数方向を変更、1.5Tの検討、STIRの検討、高帯域RFパルス、適切なshim、断面変更。

ただし各変更にはトレードオフがある。

変更	改善しやすいこと	悪化しやすいこと
bandwidthを広げる	周波数方向の位置ずれ・chemical shift・歪み・minimum TE	SNR
voxelを小さくする	voxel内位相分散・空間分解能・局所的な信号欠損	SNR・撮像時間
STIRを使う	B0不均一に強い脂肪抑制が安定する場合がある	SNR低下・造影後T1短縮組織も抑制

STIRは目的によってはchemical shift-based fat-water separationなど別手法を選ぶ。

---

確認したい情報	検討する撮像
水分・浮腫	T2強調・脂肪抑制T2・STIR
脂肪の有無	脂肪抑制前後・chemical shift imaging・Dixon系
出血や鉄沈着	T2* GRE・SWI
拡散制限	DWI・ADC
造影効果	造影前後T1強調
神経走行	高分解能T2・3D撮像・必要方向の再構成
金属周囲	高bandwidth FSE・STIR・SEMAC・MAVRICなど
血流や血管	TOF・phase contrast・造影MRAなど
病変と周囲構造の関係	直交断面・病変長軸に合わせたoblique撮像

---

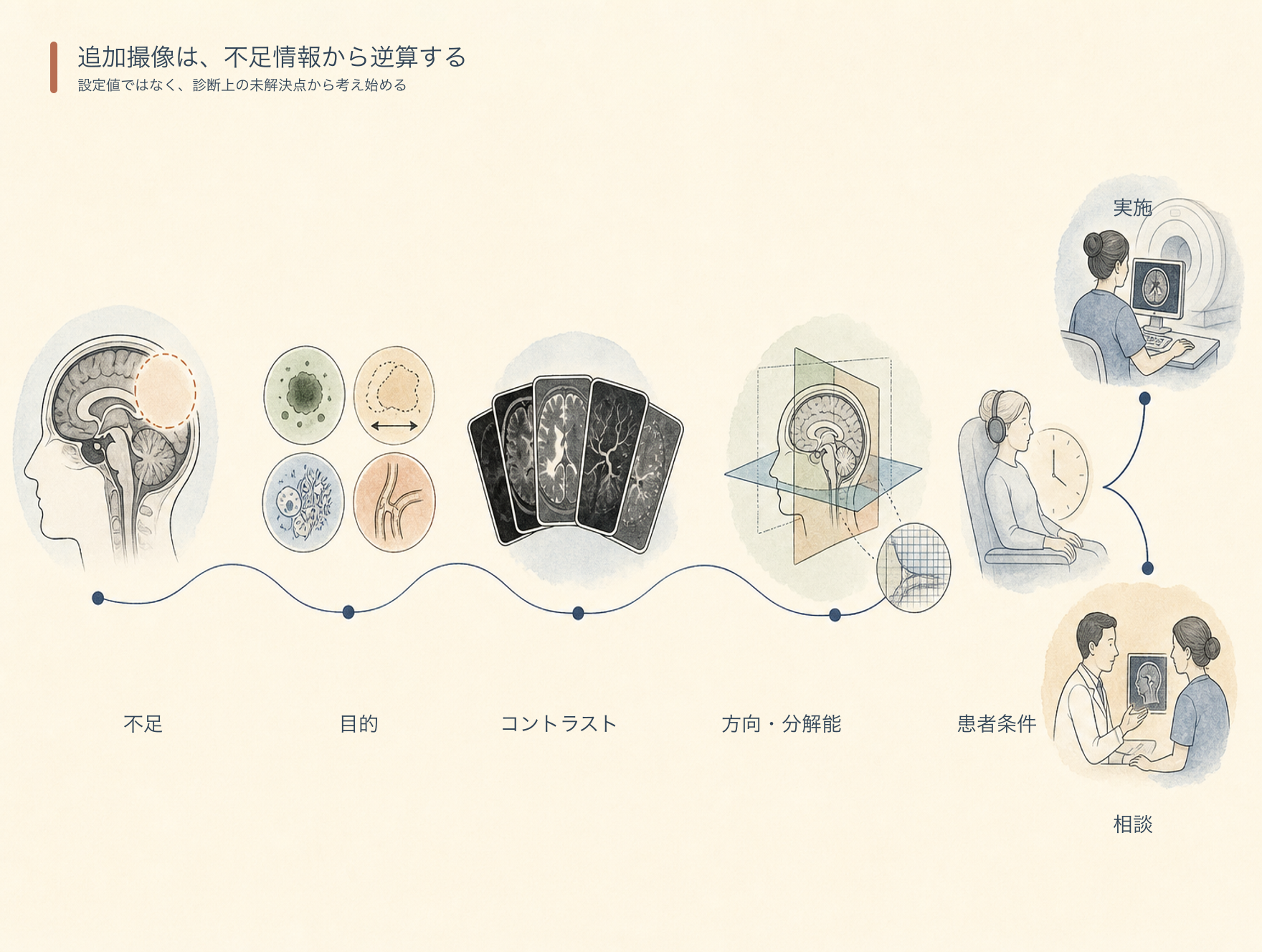

追加撮像の依頼を「シーケンス名の指示」ではなく「どの情報が不足しているか」という診断目的に変換する。

例えば「冠状断を追加してください」と言われたら、単に撮るだけでなく、頭尾方向の広がり・左右差・神経/腱との位置関係・partial volume・断面の傾きを考える。この「指示の背景」を考える習慣が応用力につながる。

追加指示を受けたときの4つの確認：

1. 目的 ── 存在/範囲/性状/位置関係のどれか、AF対策か、手術計画か
2. コントラスト ── T1/T2/PD/脂肪抑制/DWI/T2*/造影のどれか、同断面か異コントラストか
3. 方向と範囲 ── 適切な断面、病変長軸、必要範囲、小FOV/高分解能の要否
4. 患者条件 ── 残り時間・体動・疼痛・SAR・造影タイミング・耐えられるか

この4点を整理すると、「何を撮ればよいか」だけでなく「なぜその撮像が必要か」を理解しやすくなる。

---

追加指示がないからといって、すべての画像が十分とは限らない。ただし技師が独断で診断したり施設基準を超えて追加したりするのも適切ではない。次の2つを基本とする。

自分の中に確認項目を持つ

標準プロトコル撮像後に、必要な解剖学的範囲・motion artifact・折り返し/金属AFと病変の重なり・脂肪抑制の均一性・断面の適切さ・必要コントラスト・追加確認所見・再撮像/相談基準を確認する。これは病変を診断することが目的ではなく、

診断に使える画像が得られているかを技術的に確認する

ために行う。

施設の相談基準に従う

画像不足や異常所見の可能性があれば、担当医・放射線科医・上級技師・当直責任者・検査責任者へ相談する。技師判断で再撮像できる条件・医師確認が必要な条件・緊急連絡所見・造影追加手順・プロトコル変更の承認者・記録方法は、自施設で明確にしておく。

---

忙しい医師や先輩に質問するときは、相手の負担を減らしながら自分の仮説を確認できる形にする。心理学用語をそのまま適用するのではなく、実務上「回答しやすい質問」に整える。

選択肢提示型

今回の冠状断追加は、病変の頭尾方向の広がりを見る目的でしょうか。それとも神経との位置関係を見る目的でしょうか。

結論を先に伝える

腰椎T2矢状断でL4/5が体動により評価困難です。再撮像してよいでしょうか。

（何が問題か → 何を提案するか → 何を確認したいか）

非同期コミュニケーション

院内チャット・所見共有システム・電子カルテの連絡機能（ただし記載権限・診療記録・緊急性・個人情報・既読確認を確認）。緊急性の低い学習上の質問や後日確認できる内容に適する。

先輩技師を経由する

このケースで追加撮像があるとすれば、どのような目的が考えられますか。

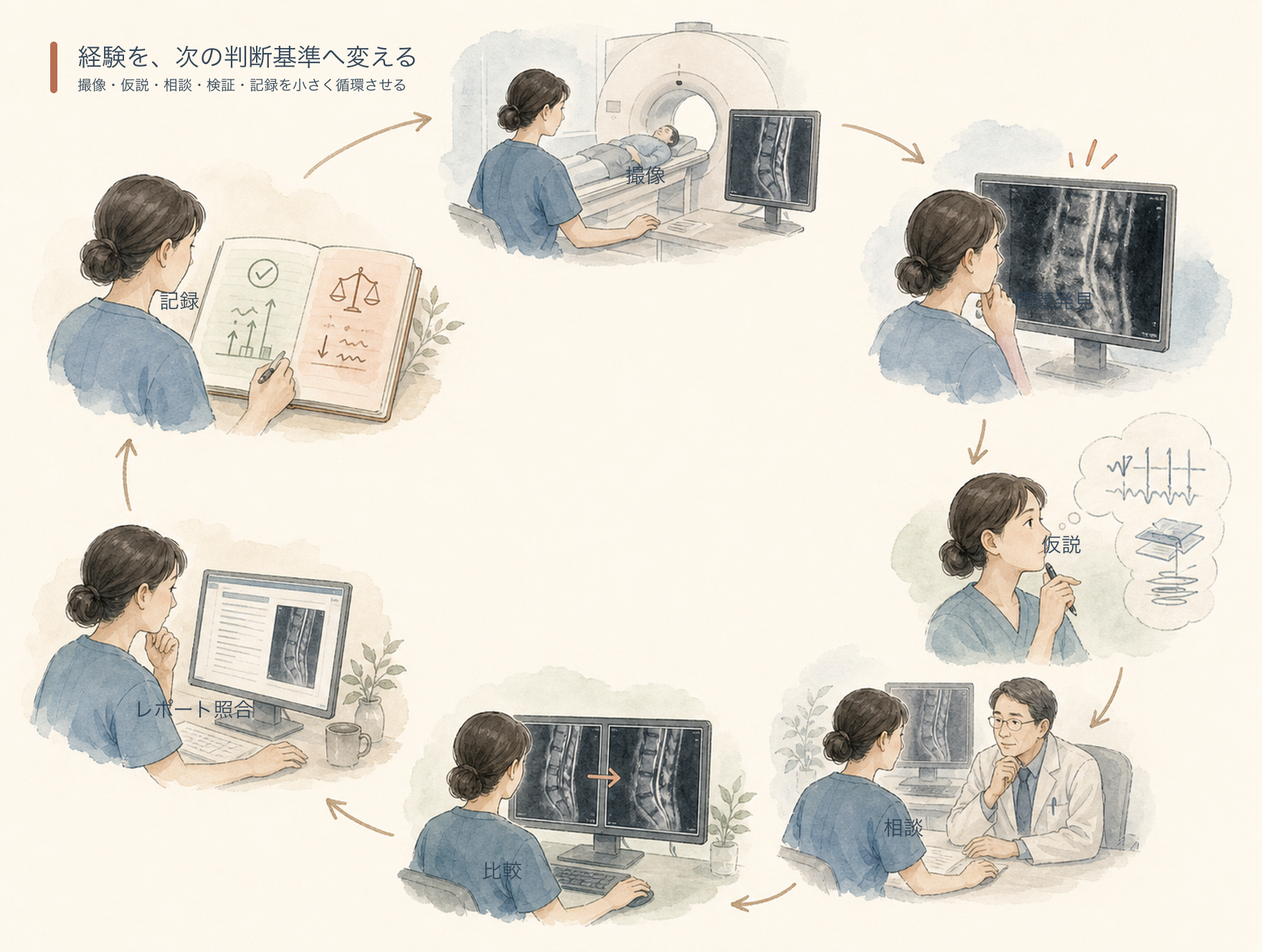

正解をすぐ教わるのではなく、仮説を伝え→先輩の考えを聞き→実際の結果と照合し→次回の判断基準にする。

---

読影レポートと自分が撮像した画像を照合することは、学習に役立つ。

確認する項目：

• どのシーケンスが診断に寄与したか
• どの断面で病変が分かりやすかったか
• どの所見が重要だったか
• 自分が気づいた画像変化と読影結果が一致したか
• 追加撮像が診断にどう役立ったか
• 不足していた情報があったか

ただし読影レポートだけで「本当は何を追加すべきだったか」を完全に判断できるわけではない。レポートには画像不足や読影医が追加したかった撮像が明記されないこともある。

読影レポートは次の位置づけで使う。

• 自分の仮説を確認する材料
• 重要所見を学ぶ材料
• 追加撮像の有用性を振り返る材料

必要に応じて、カンファレンスや先輩・医師への確認と組み合わせる。

---

日常業務で次の問いを繰り返す。

1. このシーケンスは何を明るくし、何を暗くするために使われているか
2. この画像がなければ、どの情報が不足するか
3. この設定を変更すると、何が改善し、何が悪化するか
4. 患者が動いた場合、最初に何を残すべきか
5. 病変を疑った場合、どのコントラスト・断面・分解能を追加候補にするか
6. 今回の追加撮像は、存在・範囲・性状・位置関係のどれを確認するためか
7. 技師判断で実施できる範囲か、医師への確認が必要か

これらを毎回すべて考える必要はない。

1検査につき1つの問いに絞り、継続的に考える方が定着しやすい。

---

1日1パラメータ

その日の検査から1つだけ選ぶ。なぜ位相方向がこの向きか、なぜこのFOVか、なぜETLがこの値か、なぜSTIRか、なぜbandwidthを広げているか。

変更前後を比較する

同一症例やファントムで1項目だけ変更して比較する（ただし臨床検査で不要な追加撮像で患者負担を増やさない）。既存画像・ファントム・検討時間・教育用データ・日常の再撮像の範囲で行う。

月に1回振り返る

記録を月単位で見直し、よく起こる問題・苦手な部位・判断に迷いやすいパラメータ・確認したい項目・プロトコル改善候補を整理する。

同じ問題が繰り返される場合、個人の知識不足だけでなく、標準プロトコル・教育方法・装置設定・連絡体制に問題がある可能性もある。必要に応じて個人対応ではなく部署全体での改善を検討する。

---

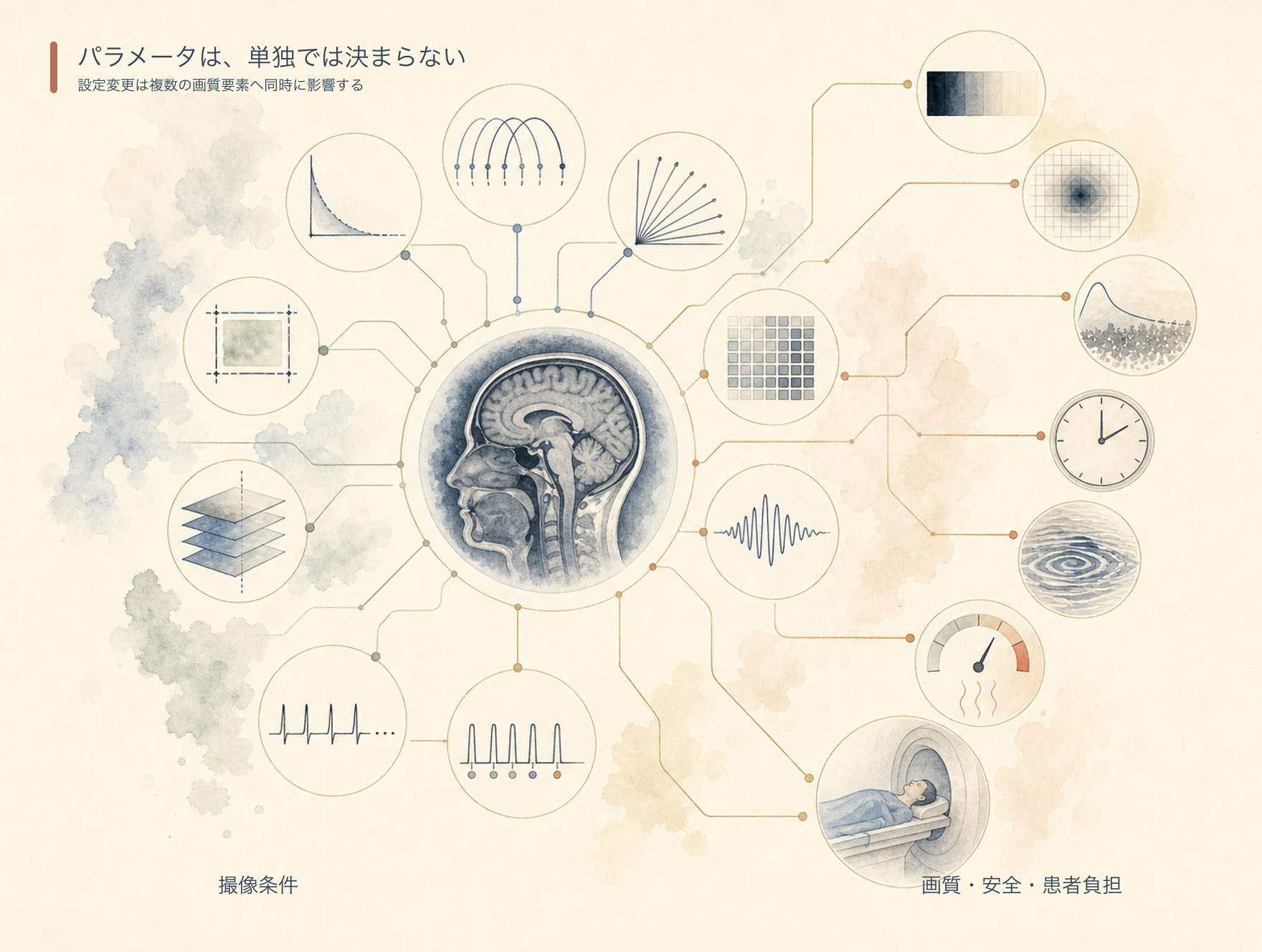

MRIの応用力は、TR・TE・FAなどの代表値を暗記するだけでは身につかない。各パラメータを次のトレードオフとして理解することである。

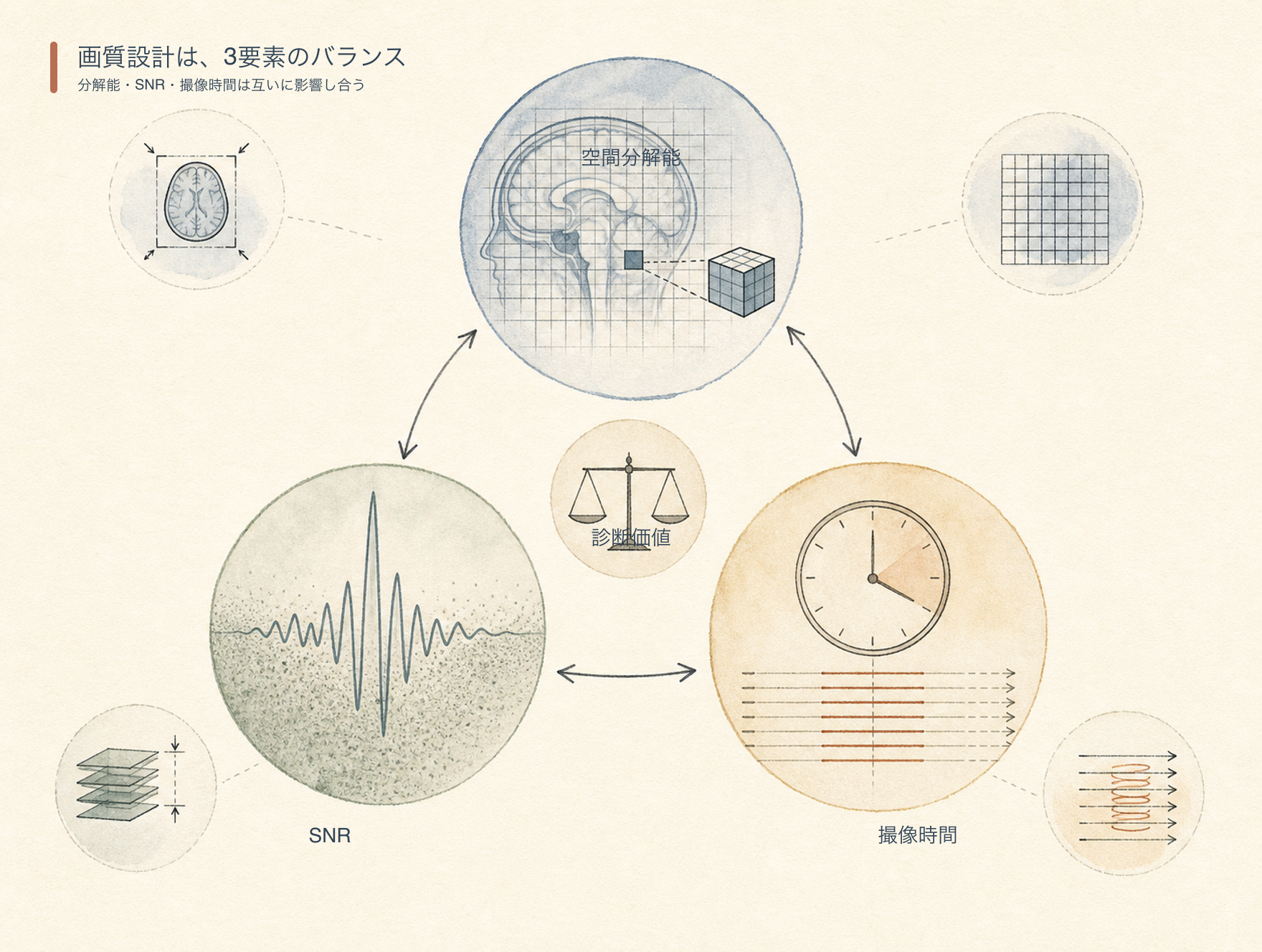

• コントラスト・空間分解能・SNR・撮像時間・アーチファクト・SAR・患者負担

マトリクスは数字だけ並べず、周波数方向と位相方向を明記する。撮像マトリクスと表示マトリクスを区別し、位相と周波数が撮像時間へ与える影響の違いを理解する。金属アーチファクトはMRIの基本調整・VAT・SEMAC・MAVRICと、CTのMARを区別する。

追加撮像では、次の順で考える。

1. 何の情報が不足しているか
2. どのコントラストが必要か
3. どの断面・分解能が必要か
4. 患者が耐えられるか
5. 技師の裁量範囲か、医師確認が必要か

「なぜこの数値なのか」を問うだけでは不十分である。

この数値を変えると、何が良くなり、代わりに何が悪くなるのか。 この追加撮像によって、どの診断情報を補おうとしているのか。

そこまで説明できるようになったとき、プロトコルは単なる手順書ではなく、患者ごとに調整できる判断材料へと変わる。
