1.5T MRIのSNR設計

MRIの画質を考えるとき、よく話題になるのがマトリックスです。

• 256 × 256
• 320 × 256
• 384 × 288
• 512 × 512

こうした数字は確かに重要です。しかし、1.5T MRIで本当に大切なのは、「マトリックスをいくつにするか」ではなく、限られたSNRをどこに使うかです。

この記事では、1.5T MRIを前提に、

SNR、FOV、マトリックス、スライス厚、bandwidth、NEX、parallel imaging、partial Fourierをどう考えるか

を、臨床現場で使える形に整理します。

---

1.5T MRIでは、3TほどSNRに余裕がありません。画質設計ではまず以下を考えます。

1. どの解剖構造を見たいのか
2. そのために必要なピクセルサイズはどれくらいか
3. スライス厚を含めたボクセル体積は足りているか
4. SNRを削りすぎる設定になっていないか
5. 撮像時間内に収まるか

つまり、1.5Tでは

マトリックスを上げる前に、SNRの予算配分を考える

ことが重要です。

95点の条件設計に必要な視点を整理すると、次のようになります。

• ピクセルではなくボクセル体積で考える
• 1.5TではSNRが限られることを前提にする

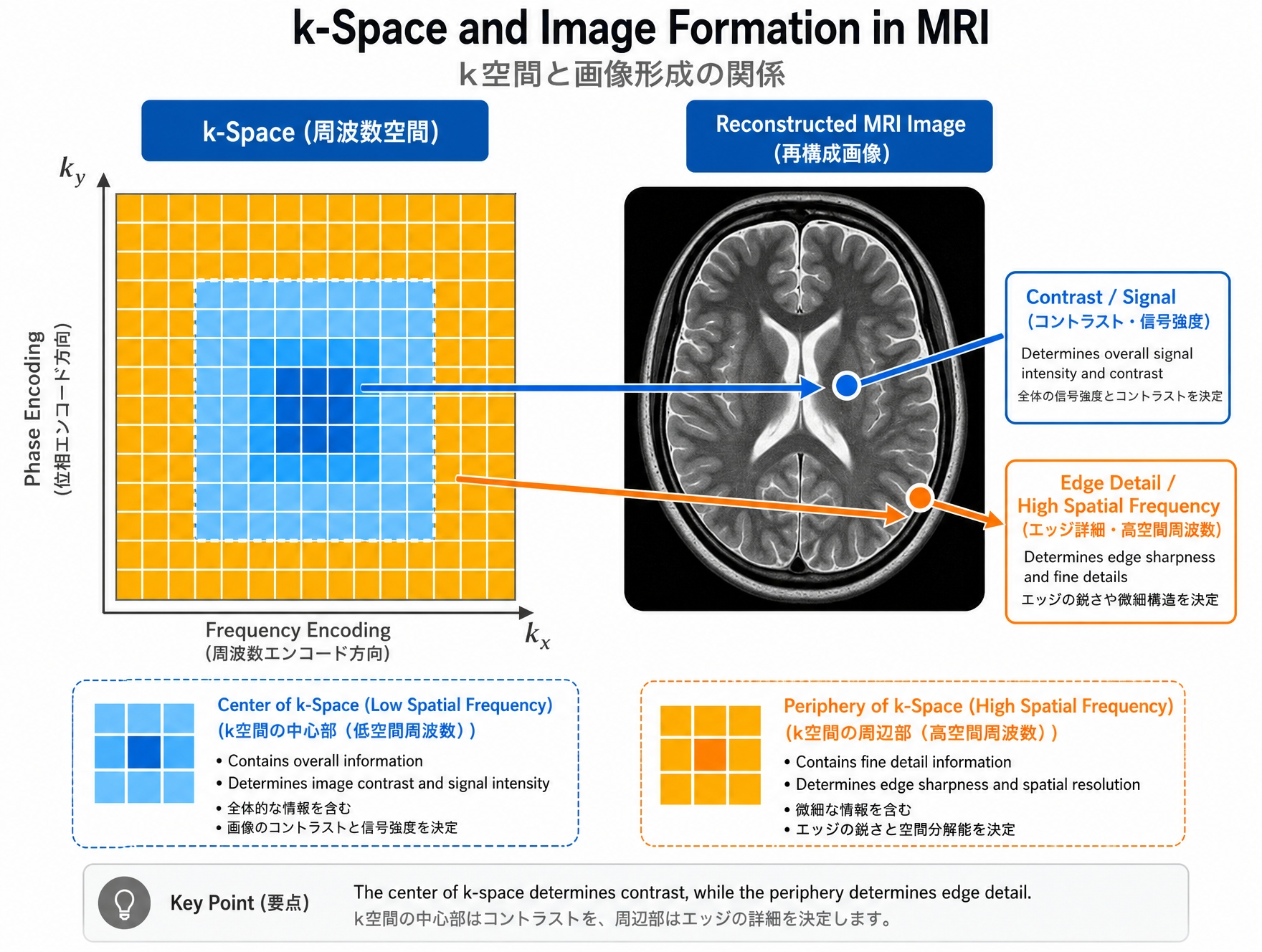

• k空間の中心と辺縁の意味を理解する
• phase resolution、rectangular FOV、partial Fourierを区別する
• bandwidth、NEX、parallel imagingの影響も含めて考える
• 腰椎、膝、手関節など部位別に判断する

---

SNR（Signal-to-Noise Ratio）とは、見たい信号がノイズに対してどれくらい強いかを表す指標です。SNRが高い画像はざらつきが少なく、低い画像は粒状性が強く構造の境界が見えにくくなります。

一方、CNR（Contrast-to-Noise Ratio）は、2つの組織の信号差がノイズに対してどれくらい見分けやすいかを表します。例えば膝MRIで半月板損傷を見る場合、半月板・関節液・軟骨・骨髄のコントラストが適切であることも重要です。

SNRは画像の土台、CNRは診断しやすさ

と考えるとわかりやすいです。1.5Tでは、この土台（SNR）に余裕がないため、すべての判断がSNR配分に直結します。

---

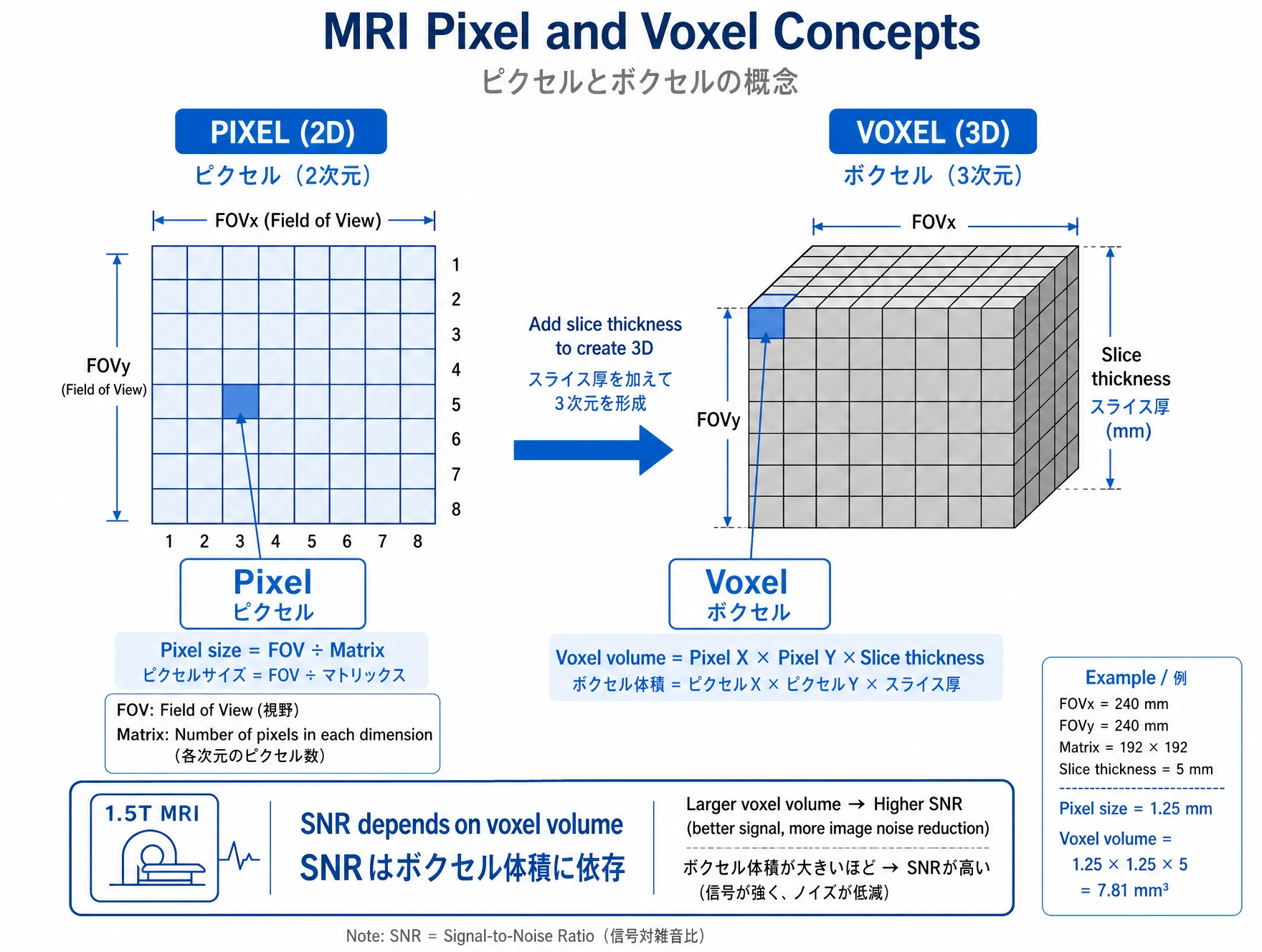

FOVとスライス厚を固定したままマトリックスを上げると、ピクセルサイズが小さくなります。これは高分解能化ですが、同時にボクセル体積は小さくなります。

変化	結果
ピクセルサイズが小さくなる	細かく見える可能性がある
ボクセル体積が小さくなる	SNRが下がる
位相方向を増やす	撮像時間が延びる
SNR不足	高分解能を活かせない

1.5Tで無理にマトリックスを上げると、細かく撮っているはずなのに、ノイズで見えない画像になることがあります。

マトリックスは、必ず次の設定とセットで考えます。

• FOV、スライス厚、NEX
• Receiver bandwidth、Phase resolution
• Rectangular FOV、Partial Fourier
• Parallel imaging、コイル、シーケンス、撮像時間

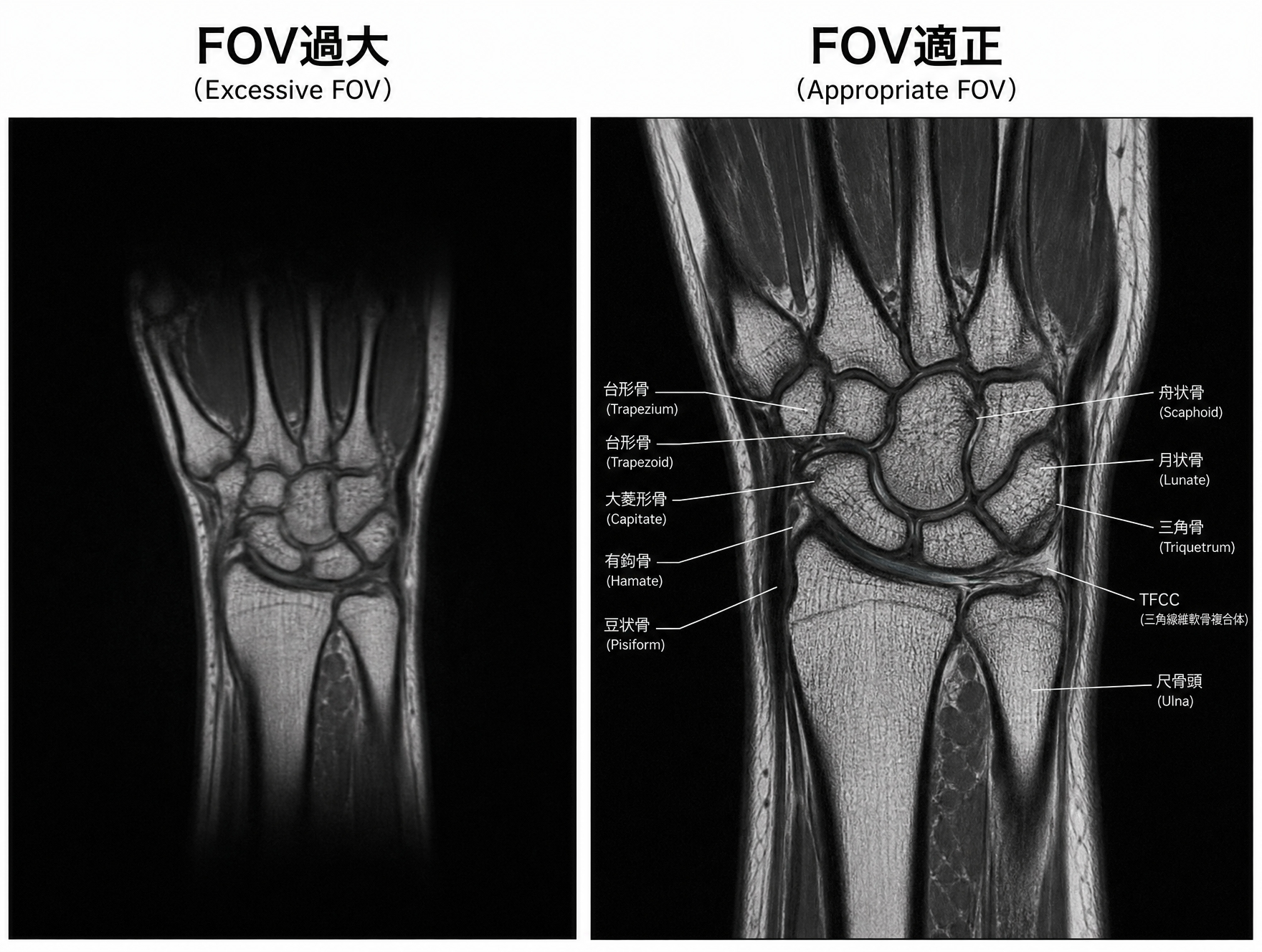

同じ256×256でも、FOVが変われば意味はまったく変わります。

FOV	計算	ピクセルサイズ
120mm	120 ÷ 256	0.47mm
400mm	400 ÷ 256	1.56mm

---

MRIのマトリックスには、大きく2つの方向があります。

• 周波数エンコード方向：1回の信号読み出し中に位置情報を分ける方向
• 位相エンコード方向：TRごとに少しずつ条件を変えてk空間を埋める方向

臨床的に重要なのは、

撮像時間に大きく効くのは、主に位相エンコード数

という点です。周波数方向のmatrixを増やしても、位相エンコードの回数は増えないため、撮像時間には直結しにくいです。ただし、周波数matrixはreadout時間、最短TE、bandwidth、chemical shift artifactに影響することがあります。

---

2D FSE/TSE系では、撮像時間はおおよそ次のように考えます。

Scan Time ≒ TR × Ny × NEX ÷ ETL

用語	意味
TR	繰り返し時間（ms）
Ny	実際に取得する位相エンコード数
NEX / NSA	加算回数（同じデータの平均回数）
ETL / TSE factor	1回のTRで取得するエコー数

Parallel imaging（R）やPartial Fourier（PF）を使う場合は、さらに短縮されます。

Scan Time ≒ TR × Ny × NEX ÷ ETL ÷ R × PF_frac

用語	意味
R	PI加速率（例：R=2 なら位相ラインを半分に間引く）
PF_frac	PF取得率（例：6/8 = 0.75、7/8 = 0.875）

注意： NyがすでにPIやPFによる減少を含んでいる場合は、二重計算に注意してください。メーカーによって表示の仕方が異なります。

また、実際の撮像時間は以下の要因で延びることがあります。

• ダミースキャン（信号定常化のための非画像取得TR）
• 脂肪抑制パルスの追加時間
• 呼吸同期・シーケンス仕様によるTR制約

---

周波数方向のmatrixを増やしても、位相エンコードの回数は増えません。そのため、撮像時間には直結しにくいです。

ただし、完全に無関係ではありません。周波数matrixを変更すると以下に影響することがあります。

• Readout時間、最短TE
• Receiver bandwidth
• Chemical shift artifact
• Readout方向の歪み
• 再構成条件

周波数matrixは撮像時間には直結しにくいが、画質には影響する

と理解するのが正確です。

---

位相方向のデータ数を減らすと、撮像時間は短くなります。しかし、位相方向の空間分解能は低下しやすくなります。

特に、phase resolutionを下げる場合は以下の変化が起こります。

• 位相方向のピクセルサイズが大きくなる
• k空間の高周波成分が減る
• 輪郭が甘くなる
• 小病変や薄い構造が見えにくくなる

1.5Tでは撮像時間短縮のために位相方向を削りたくなりますが、削りすぎると診断能に影響します。ここで重要なのが、位相方向を減らす3つの手法を正しく区別することです。

---

位相方向の撮像時間短縮には、似た言葉が複数あります。それぞれ意味が異なります。ここを区別できると、条件調整の精度が一段上がります。

項目	Phase resolution	Rectangular FOV	Partial Fourier
何を減らすか	位相方向の取得matrix数	位相方向のFOV範囲	k空間の取得ライン数
ピクセルサイズ	位相方向が大きくなる	phase FOVと位相encode数を比例して減らす運用では保ちやすい	変わらない
実質分解能	低下（取得データが減る）	原則維持（FOV内のみ）	低下の可能性（高周波成分の推定誤差）
撮像時間	位相matrixに比例して短縮	位相FOVに比例して短縮	PF係数に比例して短縮
SNR影響	ボクセル体積増でやや上がる可能性（ただし分解能低下）	大きな変化なし	低下（取得データが減るため）
主なリスク	方向性のあるぼけ	折り返しアーチファクト	位相誤差・ぼけ・アーチファクト
原理	取得matrixを間引く	FOVを物理的に絞る	k空間の共役対称性を利用して推定
1.5Tでの注意	下げすぎると構造が見えにくい	FOV外の信号に注意	ぼけと位相誤差に特に注意

3つとも「位相方向を減らす」ですが、メカニズムも影響も異なります。混同しないことが条件設計の第一歩です。

---

Phase resolutionは、位相方向の取得matrixをどれくらいにするかを示す設定です。

例えば、Base matrix 320、Phase resolution 80% なら、位相方向はおおよそ256程度になります。

1.5Tでは便利な設定ですが、使いすぎには注意が必要です。位相方向のピクセルサイズが大きくなることで、構造の境界が甘くなります。

---

Rectangular FOVは、位相方向のFOVを小さくする考え方です。膝や手関節のように、左右方向や前後方向に撮像範囲を絞れる部位では有効です。

Phase FOVと位相エンコード数を比例して減らす運用の場合、ピクセルサイズを保ったまま時短しやすいのが特徴です。ただし、FOV境界付近の信号処理によっては実質的なピクセルサイズに影響する場合があるため、「必ずピクセルサイズが変わらない」と断定はできません。

Rectangular FOVは、適切に使えば分解能を大きく落とさず撮像時間を短縮できる

ただし、FOV外に信号があると折り返しアーチファクトが出ます。使用時には以下を確認してください。

• Phase方向に体がはみ出していないか
• No phase wrap / oversamplingが必要か
• コイル感度範囲は適切か

体幹よりも膝・手関節など、撮像範囲を絞りやすい部位で使いやすい設定です。

---

Partial Fourierは、k空間の共役対称性（conjugate symmetry）を利用して、一部のデータから残りを推定する方法です。例えば6/8なら、k空間ラインの75%を実測し、残り25%を数学的に推定します。

これはphase resolutionのように「単純に分解能を下げる」手法ではありません。k空間データの一部を推定で補う手法であり、推定誤差がぼけや位相誤差の原因になります。

1.5Tでpartial Fourierを使うときは、時短の代償としてSNRと画質安定性を支払っていると考えるとよいです。低SNR条件で多用すると画質が不安定になりやすいので注意が必要です。

---

Parallel imagingは、複数のコイル感度差を利用してデータ取得を間引く方法です。代表的な手法には以下があります。

• SENSE（Philips）
• GRAPPA（Siemens）
• ASSET / ARC（GE）
• iPAT（Siemens）

Parallel imagingを使った場合のSNRは、おおよそ次のように考えます。

SNR_R ≒ SNR_0 ÷ (g × √R)

用語	意味
SNR_R	PI使用時のSNR
SNR_0	PI不使用時のSNR
R	加速率（例：R=2 なら半分のライン取得）
g	g-factor（コイル感度分布によるSNR損失の係数、1.0以上）

つまり、PIは「これだけSNRが残る」という残存比で考えます。R=2、g=1.2なら、SNRは約58%に減ります。

PIは無料の時短ではありません。1.5Tでは特に、強いPI加速の影響が出やすいです。

---

SNRに影響する主な手法を比較します。

手法	SNRへの影響	時間への影響	1.5Tでの注意
Parallel imaging	SNR_R ≒ SNR_0/(g×√R) まで低下	短縮	g-factorに注意
Partial Fourier	低下（取得データ減少）	短縮	ぼけ・位相誤差に注意
NEX増加	√NEX倍に向上	延長	時間効率が悪い
Bandwidth増加	低下	影響少	Chemical shift改善と天秤

Receiver bandwidthは、受信する周波数の幅です。

• Bandwidthを広くする → SNR低下（化学シフト・歪み低減）
• Bandwidthを狭くする → SNR上昇（化学シフト・歪み増加）

1.5TではSNR確保のためにbandwidthを狭めたくなることがありますが、脂肪と水のズレや歪みが問題になる部位では注意が必要です。

1.5Tでは、これらを組み合わせすぎると一気にSNRが崩れます。どれかを緩める余地を常に残しておくことが重要です。

---

NEXは、同じデータを何回平均するかを示します。NEXを増やすとSNRは上がります。ただし、関係は平方根です。

NEX	SNR比	撮像時間（基準3分の場合）
1	1.00	3分
2	1.41	6分
4	2.00	12分

つまり、NEXは確実に効きますが、時間効率はあまり良くありません。1.5TではNEXを増やす前に、FOV、matrix、スライス厚、bandwidth、parallel imagingを見直すのが基本です。

---

スライス厚を厚くすると、ボクセル体積が増えるためSNRは上がります。

例えば、3mm → 4mm にすると、単純計算ではボクセル体積は約1.33倍になります。

ただし、スライスを厚くすると以下の問題が起こりやすくなります。

• Partial volume effectが増える
• 小病変が埋もれる
• 薄い靭帯や軟骨が見えにくくなる
• 椎間孔や神経根の評価が甘くなる

1.5Tでは、スライス厚はSNR確保の強力な手段ですが、診断目的とのバランスが重要です。

---

1.5Tで画質が悪くなる典型例は、次のような条件の重なりです。

設定	傾向	SNRへの影響
FOV	小さくしがち	ボクセル体積↓
Matrix	上げがち	ボクセル体積↓
Slice thickness	薄くしがち	ボクセル体積↓
NEX	少なめ	加算不足
Bandwidth	広め	SNR低下
Parallel imaging	強め	SNR低下
Partial Fourier	使用	SNR低下
脂肪抑制	あり	信号低下

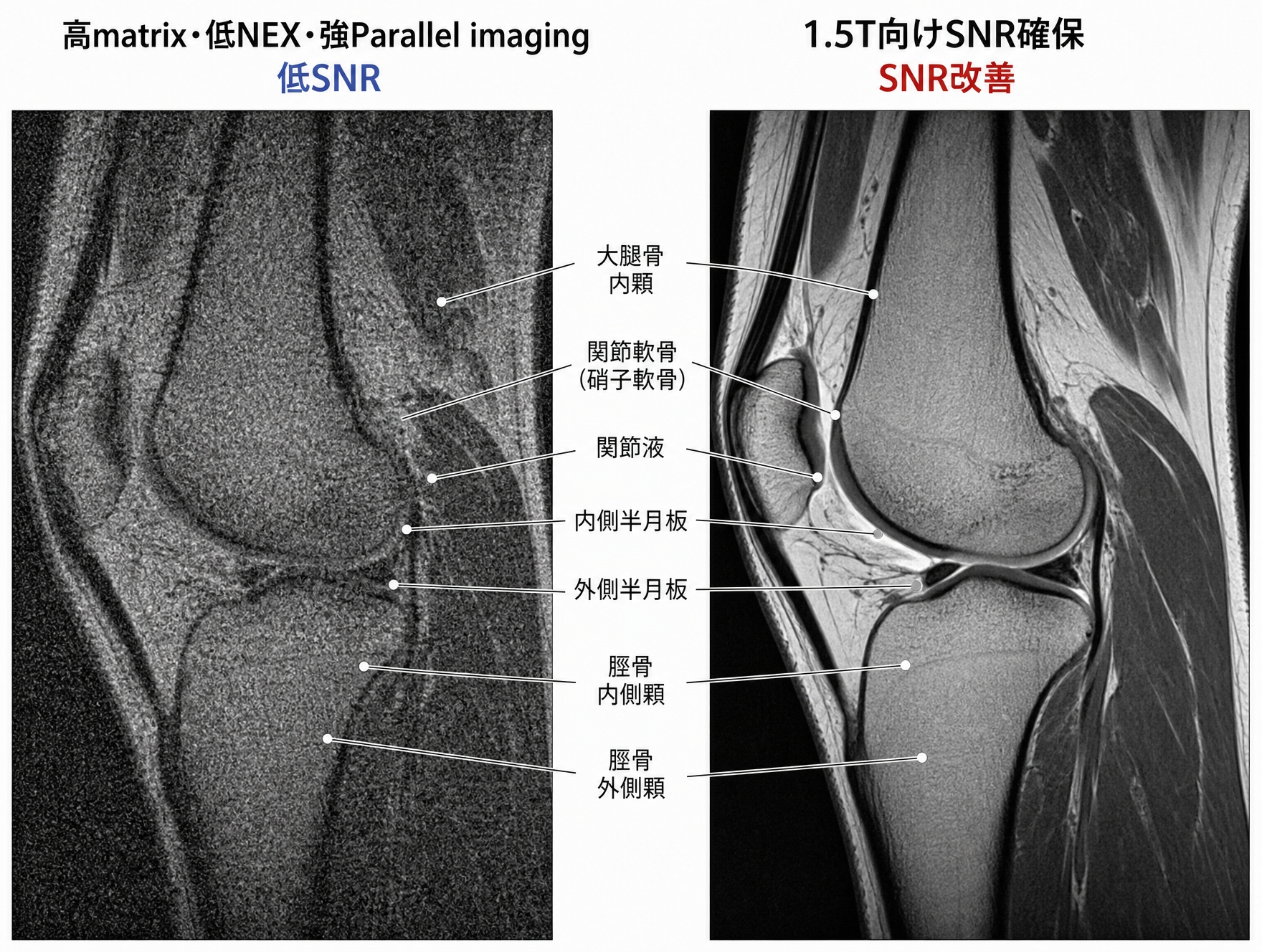

この条件が重なると、画像は一気に低SNRになります。特に膝や手関節で起こりやすいです。

ノイズが強く、輪郭も見えにくい画像

になることがあります。

---

1.5TでSNR不足を感じたときは、次の順番で見直すと整理しやすいです。

1. コイル選択・ポジショニング（最も基本的なSNR源）
2. FOVの適正確認（大きすぎないか、必要範囲か）
3. ピクセルサイズの確認（Matrixが過剰でないか）
4. スライス厚の確認（薄すぎないか）
5. Bandwidthの確認（広すぎないか）
6. Parallel imagingの確認（強すぎないか）
7. Partial Fourierの確認（使いすぎていないか）
8. NEXの検討（最後の手段。時間コストが大きい）
9. 撮像時間とのバランス（全体で許容できるか）

重要： いきなりNEXを増やさないこと。NEXは確実に効きますが、時間効率が悪いです。まず1〜7を見直してからNEXを検討してください。

---

画像がざらついている場合、まず考えるべきはSNR不足です。

原因として多いもの：

• ボクセルが小さすぎる
• NEXが少なすぎる
• Bandwidthが広すぎる
• Parallel imagingが強すぎる
• Partial Fourierを使っている
• コイル位置が悪い
• 脂肪抑制で信号が落ちている
• 患者体格に対して条件が厳しい

改善策：

• Matrixを少し下げる
• FOVを必要範囲内で調整する
• スライス厚を少し上げる
• Bandwidthを見直す
• Parallel imagingを弱める
• NEXを増やす
• コイルを見直す

---

ぼけた画像は、必ずしもSNR不足だけが原因ではありません。

原因の例：

• ピクセルサイズが大きい
• Phase resolutionが低すぎる
• Motion artifactがある
• Echo train lengthが長すぎる
• Partial Fourierによるぼけ
• Zero fill interpolationで見かけだけ拡大
• スライス厚が厚くpartial volumeが強い

特に重要なのは、

SNRが高くても、分解能が足りなければ画像はぼける

ということです。ぼける主因は、空間分解能不足、動き、再構成、k空間高周波成分不足などです。

---

装置で設定・表示されるマトリックスには、3つのレベルがあります。

レベル	例	意味
Acquisition matrix	256 × 256	実際にk空間で取得したデータの行列数
Reconstruction matrix	512 × 512	再構成後の画像データの行列数（Zero fill拡大を含む）
Display matrix	512 × 512	モニタに表示される画像サイズ

256 acq → 512 recon でも、高空間周波数情報は増えません。

Zero fill interpolationは、画像を滑らかに見せる効果はありますが、真の空間分解能を上げるわけではありません。マトリックスを見るときは、Acquisition matrixなのか、Reconstruction matrixなのかを区別することが重要です。

---

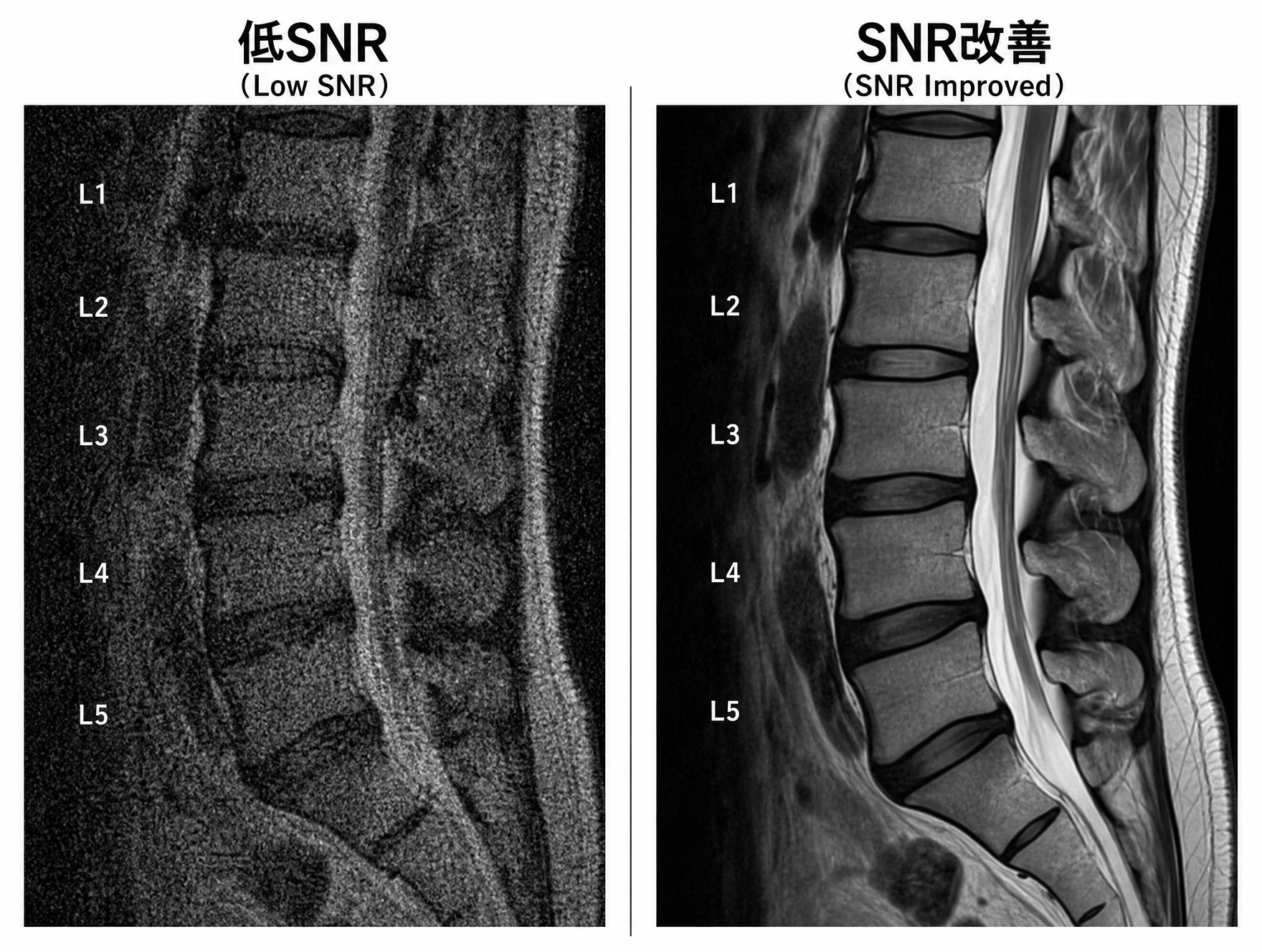

腰椎でありがちな失敗は、FOV広め・Matrix高め・Slice薄め・Parallel imaging強め・NEX少なめの組み合わせです。画像はざらつき、脊柱管や神経根の境界が見えにくくなります。

改善の方向性：

• Matrixを過剰に上げない
• Phase resolutionを下げすぎない
• スライス厚を診断目的に合わせる
• Parallel imagingを弱める
• 必要ならNEXを増やす
• Sagittalとaxialで役割を分ける

腰椎では、1枚の画像で何でも解決しようとせず、sagittalとaxialの役割分担を意識すると条件設計が安定します。

---

1.5Tでは、次の順番で条件を組むと安定します。

flowchart TD
  A["Step 1: 診断目的を決める"] --> B["Step 2: 必要なピクセルサイズを決める"]
  B --> C["Step 3: スライス厚を決める"]
  C --> D["Step 4: SNRを見積もる"]
  D --> E{SNRは足りるか}
  E -- Yes --> F["Step 5: 撮像時間に収める"]
  E -- No --> G["NEX・BW・PI・Slice厚を再検討"]
  G --> D

Step 1： 何を見たいのかを明確にします。腰椎なら神経圧迫、膝なら半月板か軟骨か骨挫傷か、手関節ならTFCCか骨髄浮腫か。

Step 2： 部位に応じて、必要なin-plane resolutionを考えます。

Step 3： Partial volumeとSNRのバランスを取ります。

Step 4： Matrix、FOV、Slice thickness、NEX、Bandwidth、Parallel imagingを確認します。

Step 5： 最後に撮像時間を調整します。

---

3T MRIは、1.5Tより高いSNRを得やすいです。そのため、3Tでは余ったSNRを高分解能化、薄いスライス、撮像時間短縮、3D撮像に使いやすくなります。

ただし、3Tにも注意点があります。

3Tの課題	影響
SARが問題になりやすい	パルス制限・TR延長
B1不均一が出やすい	信号むら
Susceptibility artifactが強い	金属・空気付近の歪み
Chemical shiftの影響が大きい	脂肪抑制の難易度上昇
T1延長の影響	T1強調のコントラスト変化

3Tの利点を活かすには、そのSNRを分解能や時短に適切に配分する必要があります。1.5Tで学んだSNR設計の考え方は、3Tでもそのまま使えます。

---

撮像条件を見直すときは、以下を確認します。

解像度

• FOV ÷ Matrixでピクセルサイズを確認したか
• Phase方向とFrequency方向を別々に見たか
• Acquisition matrixとReconstruction matrixを区別したか

SNR

• ボクセル体積は小さすぎないか
• スライス厚は適切か
• NEXは足りているか
• Bandwidthは広すぎないか
• Parallel imagingを強くかけすぎていないか
• Partial Fourierを使いすぎていないか

撮像時間

• Phase matrixを増やしすぎていないか
• ETL / TSE factorは適切か
• Rectangular FOVを使えるか

部位別の目安

項目	腰椎	膝	手関節
FOV	280〜340mm	140〜180mm	80〜120mm
In-plane pixel	0.8〜1.2mm	0.4〜0.7mm	0.25〜0.45mm
Slice thickness	3〜4mm	3〜4mm	2〜3mm
Matrix	288〜384 × 224〜320	256〜384 × 224〜320	256〜384程度
NEX	1〜2	1〜2	2〜3
優先事項	広範囲の安定SNR	分解能とSNRのバランス	高分解能＋専用コイル

---

1.5T MRIでは、マトリックスだけを見ても画質は判断できません。

重要なのは、FOV、Matrix、Slice thickness、NEX、Bandwidth、Parallel imaging、Partial Fourier、Coil、Sequence、Scan time をまとめて考えることです。

特に1.5TではSNRに余裕がないため、高分解能化と時短を同時に求めすぎると画質が破綻します。何かを良くすると、別の何かを失いやすいのです。だからこそ、

どの条件を諦めるか

を決める力が重要です。

最も大切なのは、

必要な診断能を満たす範囲で、SNRを残すこと

マトリックスは主役ではありません。1.5T MRIの主役は、SNRの設計です。
