検査は「順番」ではなく「否定したい構造」で選ぶ

40歳、転倒して手をついた。母指側の手関節痛。X線2方向、骨折なし。「捻挫」と固定・経過観察。3か月後に痛みが引かず再診したときには、舟状骨の偽関節が完成している ── この経過は、いまも各地で起こり続けています。

ここで間違っていたのは、検査の順番ではありません。X線を「舟状骨骨折を否定できる検査」だと見なしたことです。舟状骨骨折の初回X線は、報告により 20〜40%程度が偽陰性 となります。舟状骨は不整な形をして周囲の手根骨と重なり、初期の骨折線は骨梁レベルでしか存在しないため、X線減弱の差として現れません。これは読影技術の問題ではなく、物理の問題です。

だから検査選択の出発点は「次はどの検査か」ではない。「いま否定したい病態はどれで、その責任構造はどの物理量に乗るか」です。これを逆算する作業が、本稿のテーマです。

---

同じ手関節痛でも、臨床情報が「舟状骨を疑う」ものであれば、撮影前に動ける余地があります。舟状骨は標準2方向では重なって見えにくいため、スキャフォイドビュー（舟状骨軸方向）を含む4方向撮影や、手関節の伸位・尺偏位を加えることで、舟状骨全体を展開して映し出します。

それでも初期の骨梁骨折線はX線に乗らないことがあります。そのとき「痛みが強く、押されると舟状骨に限局する」ような事前確率が高ければ、CT（皮質のわずかな段差・骨梁の不連続を拾う）や MRI（骨髄浮腫で骨梁骨折を示す）への前倒しを促す根拠になります。

つまり技師にできる「逆算」は、撮影の瞬間に始まるのではなく、依頼票と患者の訴えを読んだ時点で始まります。

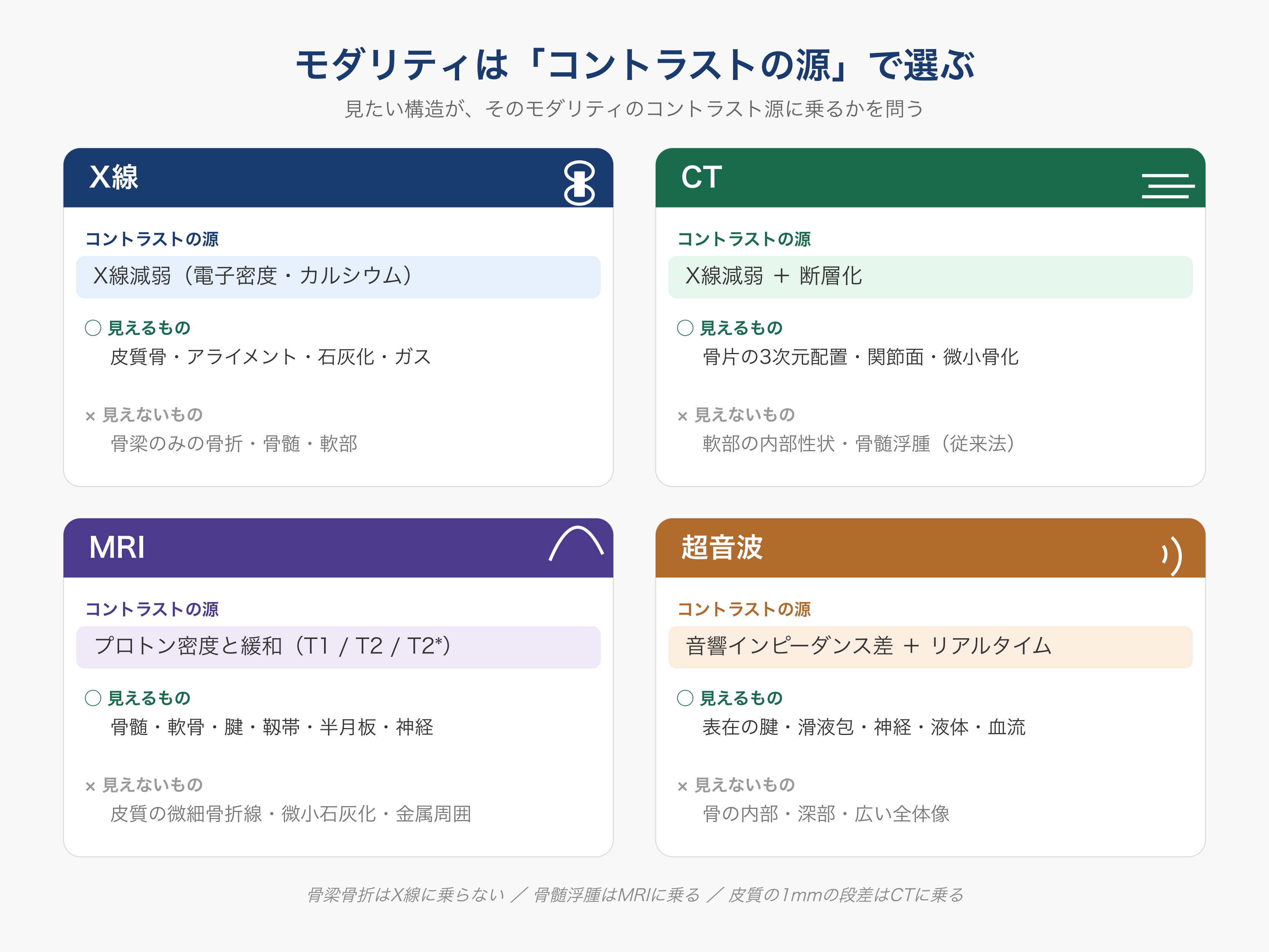

• 写るか（コントラストの源に乗るか） を物理で問う
• 事前確率（痛みの局在・荷重可否） で「陰性＝安心」を撤回する
• 映さなければ 撮影方向の追加・モダリティの提案・差戻し に繋げる

「精査」「経過観察」は病態名ではありません。否定したい病態が撮る検査に乗るかを、最初の一手で問い直す ── それが技師版の検査選択です。

---

「標的構造だけで決まる」と考えるのは単純化しすぎです。実務では次の3軸が同時に働きます。

軸	問い	決まるもの
① 緊急度	今日、治療方針が変わるか	検査のタイミング・場所
② 標的構造	どの組織の何を見たいか	モダリティ
③ 制約	患者・装置・時間・被曝・造影剤	実行可能な代替案

②を中心に扱いますが、③（被曝・造影・時間・装置・鎮静の可否）は各章で必ず併記します。技師が撮影計画を立てるとき、一番よく触れるのは③だからです。

---

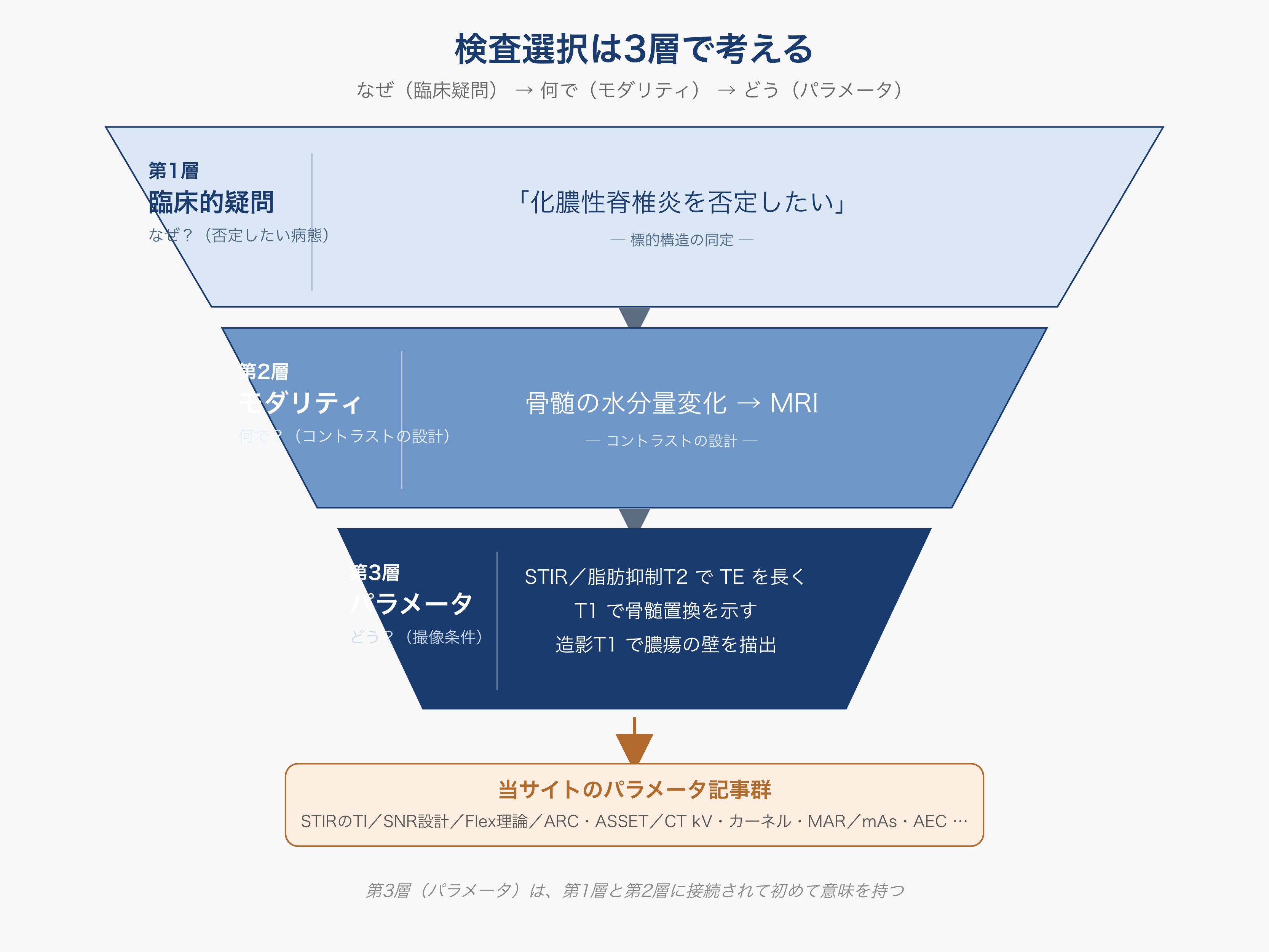

検査選択を技師の仕事に翻訳すると、2つのアクションの往復運動になります。

依頼された検査が、本当に否定したい病態の責任構造を映すか。映さなければ、専用撮影の追加・プロトコル変更・医師への差戻しを検討する。

何を否定したいかが決まれば、撮るシーケンス・条件（脂肪抑制の有無、造影系列の有無、薄スライス・高分解能か、荷重位か）を第3層のパラメータで設計する。当サイトの各記事は、この第3層を支えます。

本稿は「なぜそれを撮るのか（第1層）」と「何で撮るか（第2層）」を扱い、既存のパラメータ記事群「どう撮るか（第3層）」につなぐハブです。技師の往復運動を支えるのが、この3層の接続です。

---

①（緊急度）が②（モダリティ）を上書きすることがあります。開放骨折・コンパートメント症候群・化膿性関節炎・硬膜外膿瘍による脊髄圧迫・壊死性軟部組織感染では、「最良の検査」を待つより「今できる検査で治療を開始する」ほうが正解です。

とくに壊死性軟部組織感染は、画像で確定するのではなく 疑ったら試験切開 です。画像は手術の代わりになりません。

技師はここを「撮影優先度とリスクの共有」に読み替えます。緊急度の高い症例では、最適プロトコルへの固執よりも、速やかに安全に必要十分な情報を出すことが優先されるからです。

順番通りに「X線→CT→MRI」と段階を踏むのが正しいのは、緊急度が低く時間的余裕があるときだけです。緊急時は「今、何を否定して何を動かすか」で検査を選びます。

---

単純X線 の最大の制約は 撮影方向に依存する ことです。1方向では骨折の半分は分からず、直交2方向が最低条件です。舟状骨や大腿骨頸部など構造が重畳する部位では、方向を工夫しても初期骨折線が乗らない（01章のとおり物理の問題）。

逆にX線の独自性は 「立って撮れる」 ことにあります。膝OAの関節裂隙・扁平足・脊椎アライメントは荷重位・立位でしか正しく評価できず、寝て撮るMRIでは代替できません。技師は「この評価は立位でしか出ない」を依頼票から読み取る必要があります。

CT は軟部組織のコントラストが低く、金属アーチファクトを受けます。インプラント周囲は金属アーチファクト低減再構成（MAR）・デュアルエナジーの仮想単色画像・高kVp・薄スライスで軽減します（詳細はCT MAR・カーネル・kVの各記事へ）。被曝があり、小児・骨盤・反復撮影では正当化が必要です。

方向依存・荷重位・金属・被曝。X線とCTの弱点は、すべて「撮影計画」に直結する項目です。

---

MRI は体内デバイス（条件付き適合か非適合か）、眼内・脳内の金属、閉所恐怖、体動、検査時間（15〜40分）、小児の鎮静の制約を持ちます。安全確認は撮影前の必須作業です（本稿では安全の詳細には踏み込みませんが、個別の MRI 記事群で扱います）。

またMRIは感度が高すぎる、という弱点もあります。骨髄浮腫は痛みを説明しうる所見ですが、非特異的でもあるため、画像だけで病因を確定できません。

超音波 の最大の弱点は 術者依存性 です。深部・骨内・骨髄は見えず、視野が狭く、他者による再現・後方視的再評価が難しい。だからこそ所見は 必ず計測値と対側比較で記録 します。技師が当てるなら、プローブ周波数（表在は高周波・深部は低周波）・圧迫法・両側比較を標準化しておくことが再現性の鍵です。

感度の高さ（MRI）と術者依存（超音波）。どちらも「写った＝正解」では終わらない点で、X線・CTとは別の注意が必要です。

---

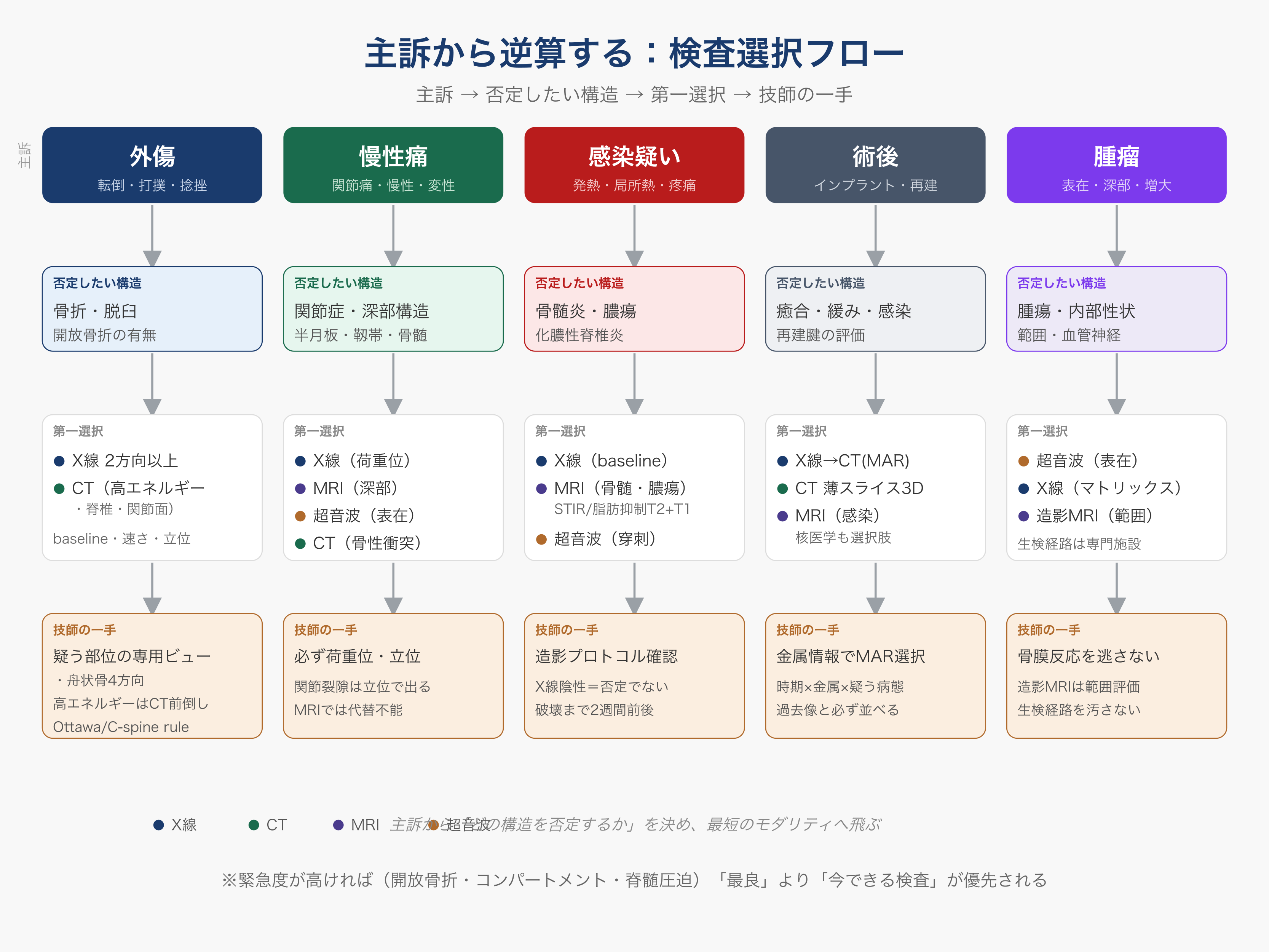

外傷でX線（直交2方向以上）が第一選択なのは、合理的理由があります。①アライメントと全体像を数分・低コスト・立位で得られる、②その後のすべての比較の基準（baseline）になる、③転位・脱臼・開放骨折という即座に治療が変わる情報を最も速く与える。目的が明確なので、外傷では「順番＝合理的」が一致する数少しい例です。

そのうえで、次のいずれかならX線の結果を待たずCTを前提に動きます。

• 高エネルギー外傷・多発外傷（全身CT）
• 脊椎（意識障害・神経症状・高リスクなら初めからCT）
• 骨盤・寛骨臼
• 関節面に及ぶ骨折：脛骨天蓋（プラトー）・脛骨遠位（pilon）・踵骨・橈骨遠位端の関節内・上腕骨遠位
• 転位・回転・粉砕の3次元把握が手術計画に直結する場面

一方、「撮らない判断」も検査選択です。足関節捻挫には Ottawa ankle rule、膝には Ottawa knee rule／Pittsburgh rule、頸椎には Canadian C-spine rule があります。いずれも骨折に対して高い感度で設計されており、低リスク群での不要な撮影を減らします。ルールは「陰性で安心するため」の道具であって、「陽性だから重症」の道具ではない点に注意します。

技師の一手：外傷では「疑う部位の専用ビューを足す／高エネルギーなら全身CTの前提で動く」ことで、物理に勝てない部位の見落としを防ぎます。

---

慢性痛は X線（必ず荷重位・立位を検討） から始めます。関節裂隙・骨棘・骨硬化・アライメント・骨破壊・石灰化を確認し、変形性関節症・偽痛風の石灰化・骨腫瘍の一部を説明します。

X線で説明がつかない場合、次の分岐点でモダリティを選びます。

• 深部で構造横断的（半月板・靱帯・軟骨・骨髄・神経根）→ MRI
• 表在で単一構造が明らか（回旋筋腱板・アキレス腱・上腕二頭筋長頭腱・テニス肘・滑液包・手根管）→ 超音波 が第一選択になりうる（安価・即時・両側比較・動的評価・そのまま注射まで可能）
• 骨形態・骨性の衝突（FAIのcam変形・腓骨下インピンジメント・術前計画）→ CT

技師の一手：慢性痛のX線では「立位・荷重位」を外さないこと。膝OAの関節裂隙評価は、立位で撮って初めて意味を持ちます（MRIでは代替不能）。荷重位の情報は、撮る側しか出せません。

---

原則を1行で言えば 「X線陰性は感染を否定しない」。骨破壊がX線で認識できるようになるには、局所で概ね30〜50%の骨量喪失が必要で、発症から2週間前後を要します。したがってX線の役割は否定ではなく、①ガス・異物・骨破壊が既にあれば即座に方針が変わる、②baselineを残す、の2点にあります。

• 骨髄炎・化膿性脊椎炎 → MRI（脂肪抑制T2/STIR＋T1＋造影T1）。骨髄の信号変化と、膿瘍・硬膜外進展の評価が同時にできる
• 表在の膿瘍・化膿性関節炎の関節液 → 超音波（存在診断＋その場で穿刺ガイド）。関節液の確認と穿刺は診断の中心であり、MRIを待つ理由にならない
• ガス産生・異物・術後金属周囲・造影CTAでの血管評価 → CT
• MRIが施行不能・非特異的な症例では、骨シンチ／SPECT-CT・FDG-PET/CTが選択肢に入る（多発病巣の探索・金属周囲）

技師の一手：感染疑いのMRIでは、プロトコルに「脂肪抑制T2/STIR＋T1＋造影T1」が揃っているかを撮影前に確認します。造影剤リスク（eGFR等）のチェックもここに重なります（16章）。

---

術後は3要素の組合せでモダリティとプロトコルが決まります。

疑う病態	第一選択	技師の撮影アクション・補足
骨癒合・偽関節	X線（経時比較）→ CT	単発で判断せず、必ず過去像と並べる
インプラント位置・スクリュー穿破	CT（薄スライス＋MAR）	3D・多断面再構成。金属情報を事前に確認
緩み・骨溶解	X線経時比較＋CT	進行するclear zoneの有無
インプラント周囲感染	血液検査・関節穿刺＋X線、必要に応じMRI／核医学	画像単独で決めない（医師判断）
腱・腱板再建の評価	MRI（金属少なければ）／超音波	超音波は動的評価・即時性で有利
皮下の液体貯留・血腫	超音波	穿刺ガイドまで一気に行える

技師の一手：術後は金属の有無・種類・時期を撮影前に把握し、CTなら MARプロトコル（→CT MAR記事）、MRIなら金属アーチファクトの程度でシーケンスを調整します。「いつ」「何の金属が入っているか」で、同じ部位でもプロトコルが変わります。

---

腫瘤は深さと性質で初期モダリティが変わります。

• 表在・可動性 → 超音波 から。脂肪腫・ガングリオン・粘液嚢腫・血腫・末梢神経由来腫瘍の多くはここで方向が決まる
• 深部・骨性・急速増大・疼痛・サイズ大 → X線 でマトリックスと骨膜反応（骨形成性か軟骨性か・境界・periosteal reaction）→ 造影MRI で範囲・内部性状・血管神経との関係を評価

悪性が念頭にある場合、生検の前に必ず専門施設と経路を相談します。不適切な生検経路は将来の術式と予後を損なう、撮影技術より重い判断です（生検の適応・経路決定は医師の職権ですが、撮影計画で「のちの切除範囲を汚さない撮影」を心がけるのは技師の領分です）。

技師の一手：腫瘤のX線は「マトリックスと骨膜反応」を逃さない撮影方向を選び、造影MRIでは範囲評価に必要なスライス厚・シーケンスを揃えます。生検経路の問題は、撮る側も意識して画像を届ける理由になります。

---

「X線で異常なし」と言われたとき、追加検査が必要かどうかは、性質の違う4つの層に分けると運用に乗ります。並列に覚えるのではなく、層で整理します。

層A：物理的検出限界（X線では原理的に写らない）。骨梁のみの骨折（脆弱性骨折の仙骨・骨盤・大腿骨頸部・bone bruise・疲労骨折初期）、構造が重畳する部位（舟状骨・大腿骨頸部・環軸椎・足根骨・肋骨・胸骨）、小児（Salter-Harris I型・toddler's fracture）、軟骨・腱・靱帯・骨髄そのもの。→ 骨髄浮腫はMRI、微細な皮質骨折はCT、DECTの仮想非カルシウム像も選択肢。

層B：時間軸（まだ写る時期に達していない）。感染（骨破壊まで2週間前後）・疲労骨折（初期は数週間）。→ 待って再撮影するかMRIで前倒しするか。痛みで荷重できない期間が続くなら前倒しが妥当。

層C：事前確率が高い（画像より病歴が重い）。荷重不能・明確な局所圧痛・可動域制限。骨粗鬆症・長期ステロイド・糖尿病・透析・悪性腫瘍既往・免疫抑制。夜間痛・体重減少・発熱などのred flag。→ 「画像正常」を陰性所見として扱わない。臨床所見が強いときは画像が負ける。

層D：モダリティ不適合（そもそも標的が違う）。靱帯完全断裂・脱臼後の関節唇・腱板・半月板・腱の皮下断裂。X線陰性異物（木片・プラスチックはX線に写らない→超音波／CT）。→ 最初からMRIまたは超音波が正解だった症例。

---

造影は情報を足す手段ですが、同時にリスク・時間・費用を足します。必要な理由を言語化できないなら入れない。造影が方針を変える代表例と、不要な例を分けて示します。

造影が方針を変える代表例

状況	造影で分かること	方針変更
軟部組織／骨の感染	壁を持つ膿瘍か、蜂窩巣状の炎症か	ドレナージの適応
腫瘍	生存部分と壊死・嚢胞・範囲・血管との関係	生検標的・術式
治療後の腫瘍	瘢痕と再発の区別	再手術・化学療法
椎間板術後	瘢痕組織と再発髄核の区別	再手術の適応
炎症性関節炎	滑膜の増強＝活動性	薬物治療の強度
血管損傷・仮性動脈瘤	CTA	緊急止血・血管内治療

造影が不要な代表例：半月板・腱・靱帯の単純な損傷、骨折・偽関節、変形性関節症、多くの脆弱性骨折。単純検査で完結するものに造影を足しても、精度は上がらずリスクだけ増えます。

---

造影の可否判断そのものは医師ですが、撮影前に確認すべきリスクと手続きは技師の領分です。

代償（リスク）

• ヨード造影剤：造影後急性腎障害・アレルギー既往・甲状腺機能・ビグアナイド薬の扱い
• ガドリニウム：eGFR低下例でのNSFリスク（マクロ環状キレートで著しく低いが、腎機能評価は必要）・体内残存・沈着・妊娠中の使用
• 共通：説明と同意・留置・待機時間・費用

技師の確認事項（撮影前チェック）

• 腎機能（eGFR・Cr） と造影剤の適否、アレルギー既往・前回副作用の有無
• プロトコルに造影系列があるか（単純＋造影の順序・タイミング・撮像範囲）
• ボーラスタイミング（CTA・CE-MRA）の精度、必要ならテストインジェクション・自動トリガ
• 同意取得と待機・事後観察 の手続きが整っているか

造影は「情報を足すか、リスクを足すか」の天秤です。理由を言語化できない造影を、撮る側として止める・確認するのも技師の仕事です。ガドリニウム記事（別稿予定）で、より深く扱います。

---

ACR Appropriateness Criteria は、依頼された検査の妥当性を照合する道具として、技師にも有用です。ただし使い方の作法を守ります。

構造

1. Variant（臨床シナリオ）を選ぶ ── ここが最重要。「膝痛」ではなく「外傷なし・慢性膝痛・初回評価」のように、外傷の有無・初回か再評価か・年齢・術後かで別のVariantになります。Variantを間違えると答えも間違います。
2. Rating を見る ── 7〜9「通常適切」・4〜6「適切な場合がある」・1〜3「通常適切でない」
3. RRL（Relative Radiation Level）を見る ── 被曝の目安。同点なら低い方を選ぶ根拠
4. Narrative と Evidence Table を読む ── 点数の理由はここに。読まずに点数だけ使うのは、教科書の索引だけ読むのと同じ
5. 改訂年を見る ── 領域ごとに更新時期が違う

使い方の作法：自分が撮ろうとしている検査の点数を先に予想してから開く。予想と一致すれば知識の確認、外れれば学習になります。「7〜9が複数ある」のは順位ではなく選択肢が複数あるという意味で、制約（③の軸）で選んでかまいません。

限界を書かない解説は信用しない、と同じく、ACRにも限界があります（次スライド）。

---

ACRは強力な参照基準ですが、米国の医療環境を前提にしています。日本の実務にそのまま持ち込むと、ずれが生じます。

• 日本の保険診療の算定要件とは別物。「appropriate」でも算定できない、逆に算定できても不適切な検査はあります
• 装置アクセスが違う。日本は人口当たりMRI台数が世界最多水準で、待機期間の前提が異なります
• 超音波の位置づけが控えめに出ることがある。日本では整形外科医自身が診察室で当てる文化があり、実効的な優先度は上がります
• 個々の患者への義務ではない。ガイドラインは逸脱を禁じるものではなく、逸脱の理由を記録させるものです

技師はACRを「依頼された検査が妥当かの照合」として使いつつ、日本の算定・アクセス・超音波文化で読み替えます。米国基準を絶対視しないのが、現場の作法です。

---

見たい構造から、第一選択と「撮る側の一手」へ一気に飛べる早見表です。

見たい構造	第一選択	次の一手	技師の撮影アクション
皮質骨・骨折の存在	X線（2方向）	CT	荷重不能・高リスクならMRI／専用ビュー追加
骨片の3次元配置・関節面	CT	3D再構成	手術計画に直結・薄スライス
骨梁のみの骨折・骨髄浮腫	MRI（STIR/脂肪抑制T2）	—	DECT仮想非カルシウム像も。TE・脂肪抑制を設計（→STIR/SNR記事）
骨髄の置換（腫瘍・感染）	MRI（T1＋造影）	核医学／PET	T1低信号＝置換のサイン・造影プロトコル確認
骨壊死	MRI	X線経時比較	病期でX線所見が変わる
硝子軟骨	MRI（PD・薄スライス3D）	CT arthrography	荷重位X線で間接評価
半月板・関節唇	MRI	MR arthrography	術後は造影を検討
腱（表在）	超音波	MRI	動的・両側比較が強み・プローブ周波数選択
腱（深部・広範囲）	MRI	—	腱板は両方可
靱帯	MRI	ストレスX線	不安定性は動的評価
末梢神経	超音波（断面積）／MRI	電気生理	画像は補助
液体貯留・膿瘍	超音波	造影MRI／CT	穿刺まで一気に
X線陰性異物	超音波	CT	木片・プラスチック
ガス・骨内空気	CT	—	感染の緊急サイン
石灰化・尿酸結晶	X線／DECT	超音波	痛風はDECTと超音波の二重輪郭
アライメント・不安定性	立位・荷重位X線	透視・ストレス撮影	MRIでは代替不能

---

3層モデルの第3層は、当サイトの記事群が支えています。否定したい構造が決まったら、対応する記事へ降りてください。

MRI（軟部・骨髄・軟骨・神経を映す）

• 1.5T MRIのSNR設計 ── マトリックスより先に考える画質の作り方
• STIRのTI ── 脂肪抑制STIRで骨髄浮腫を際立たせるTI設計
• GE MRI Flex理論／Flex基礎 ── Dixon水脂肪分離で均一な脂肪抑制
• ARCとASSETの違い ── 撮像時間とSNRの天秤（並列イメージング）
• NPW ── 折り返しを防ぐ（サイズ設定）
• 「なぜこのシーケンス?」 ── 1年目が撮像の意味を理解する

CT（骨の3次元・関節面・金属を映す）

• CT kV選択 ── 被曝とコントラストの天秤（整形CT）
• 再構成カーネルとスライス厚 ── 骨粒とノイズの設計
• CT MAR ── 術後金属周囲のアーチファクト低減（13章で直結）
• CT Noise Index ── 画質と被曝の調整
• Pitch・回転速度・SFOV ── 機械的設定の戦略

一般撮影（皮質骨・アライメント・荷重位を映す）

• 整形X線のkV選定 ── 「描き分ける」設計
• mAsとAEC ── 「自動任せが一番危ない部位」

第1層（なぜ）が定まれば、降りる先の第3層記事は自然に決まります。本稿は、その「降りる口」を整える記事です。

---

検査を依頼・実施する直前に、この3つだけ自問します。技師の撮影前に翻訳した形で示します。

1. 私はいま、どの病態を否定したいのか。（「精査」は病態名ではない ── 否定すべき病態を、技師も依頼票から読み取る）
2. その病態の責任構造は、この検査のコントラストに乗るか。（乗らないなら、陰性でも何も否定できない ── 06章のコントラストの源で問い直す）
3. 結果が出たら、撮る側の進め方はどう変わるか。（変わらないプロトコルなら、その要素は今日でなくてよいかもしれない ── 撮影リソースと被曝の節約）

この3問に答えられる撮影計画は、順番の作法を知らなくても、正しい検査に到達します。逆に、3問に答えられないまま順番を守った検査は、正常所見という名の誤診を生むことがあります。

順番は手順書に書ける。逆算は、書けない。だから逆算だけを身につける。

---

本稿の結論を、技師の往復運動に落として3点でまとめます。

1. 検査選択の出発点は「順番」ではなく「否定したい病態の責任構造」。舟状骨の偽陰性20〜40%は物理であり、読影技術では解決できない。見たい構造が、そのモダリティのコントラストの源に乗るかを問うのが第1歩。
2. 技師は「受付確認」と「プロトコル設計」を往復する。依頼された検査が標的を映すかを確認し、映さなければ専用撮影の追加・プロトコル調整・差戻しに繋げる。それが第1層（なぜ）から第3層（どう）への接続。
3. X線陰性は4層で読む。物理的限界（A）・時間軸（B）・事前確率（C）・モダリティ不適合（D）。とくにC（事前確率が高い）では、「画像正常」を陰性と扱わない。

そして実務へ。

• モダリティは「コントラストの源」で選び、弱点（方向依存・荷重位・金属・被曝・術者依存）を撮影計画に反映する
• 造影は「情報を足すか、リスクを足すか」で判断し、撮影前のリスクチェック（eGFR・アレルギー・プロトコル・ボーラス）は技師の領分
• ACRは「依頼妥当性の照合」に使い、日本の算定・アクセス・超音波文化で読み替える
• 撮影前に3つの問い（どの病態を・コントラストに乗るか・どう変わるか）を自問する
